TỦ ĐIỆN CÔNG NGHIỆP NEWTECHCO TƯ VẤN LÀM MÁT BẰNG ĐIỀU HÒA NỐI ỐNG GIÓ

Làm mát tủ điện công nghiệp là vấn đề quan trọng và cấp bách đối với các nhà máy có dây chuyền sản xuất, tự động hóa và hệ thống điều khiển hoạt động liên tục.

Nếu nhiệt độ phòng tăng cao nhưng không được kiểm soát phù hợp, thiết bị điện và điện tử có thể thường xuyên làm việc trong điều kiện nhiệt bất lợi, dẫn đến cảnh báo nhiệt, giảm độ ổn định và tăng nguy cơ dừng máy.

1. Hiện trạng phòng tủ điện trong nhà máy

Trong quá trình vận hành, phòng tủ điện thường phải xử lý một lượng nhiệt đáng kể từ các thiết bị bên trong.

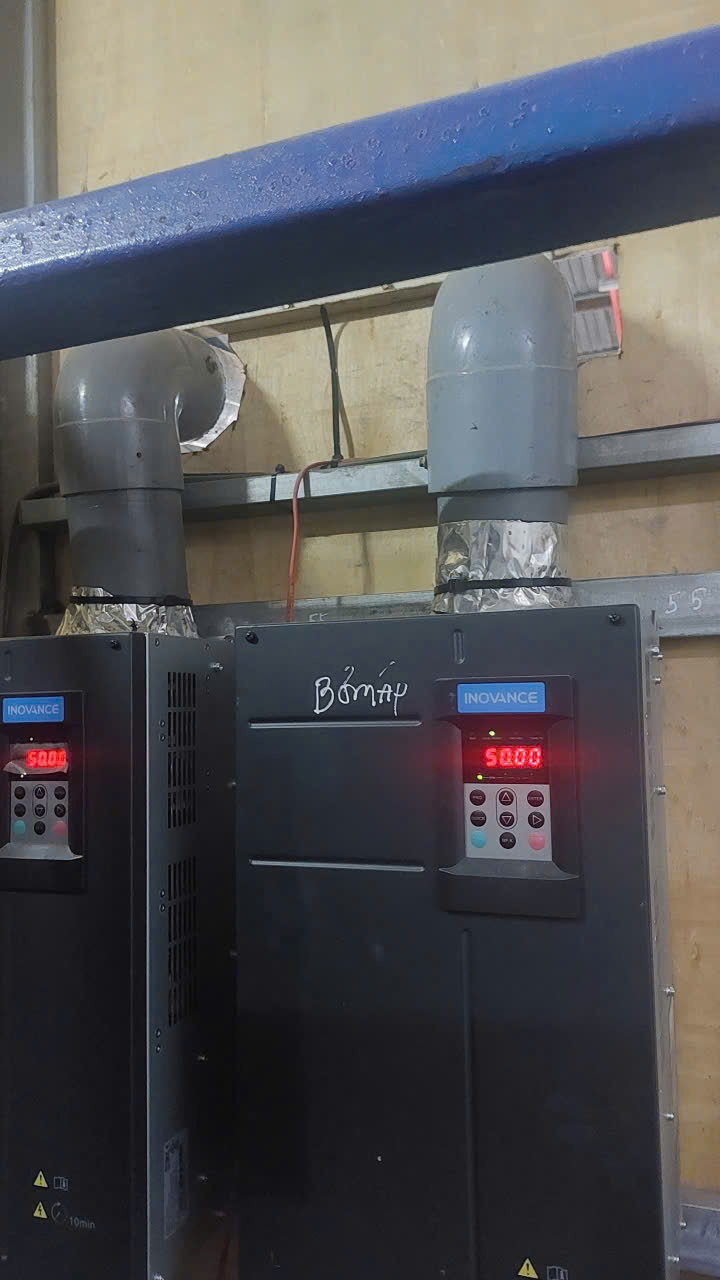

• Các nguồn nhiệt phổ biến gồm: Biến tần, PLC, Drive, Servo, CNC, Bộ nguồn…Khi số lượng thiết bị lớn và dây chuyền hoạt động nhiều giờ liên tục, nhiệt lượng tích tụ có thể khiến nhiệt độ phòng tăng cao.
• Nhiệt độ nhà xưởng có thể lên tới 38–40°C vào những ngày nắng nóng. Nếu phòng tủ điện nằm trong nhà xưởng hoặc gần các nguồn phát nhiệt, tải nhiệt truyền vào phòng sẽ tăng.
• Độ ẩm cao cũng là vấn đề cần kiểm soát: Trong thời kỳ nồm ẩm, độ ẩm môi trường tại một số khu vực có thể vượt 85% RH.

Nếu nhiệt độ phòng tủ điện thường xuyên ở mức cao, doanh nghiệp có thể gặp các vấn đề như:

• Thiết bị xuất hiện cảnh báo nhiệt
• Biến tần hoặc Drive có thể phát sinh lỗi liên quan đến nhiệt độ.
• Thiết bị điện tử hoạt động không ổn định.
• Linh kiện phải chịu tác động của nhiệt độ cao trong thời gian dài.
• Tăng nguy cơ sự cố nếu thiết bị vận hành vượt điều kiện cho phép.
• Dây chuyền phải dừng để kiểm tra hoặc xử lý sự cố.

Vì vậy, kiểm soát nhiệt độ phòng tủ điện là một phần quan trọng trong việc duy trì độ ổn định của hệ thống sản xuất.

2. Giải pháp điều hòa tủ điện

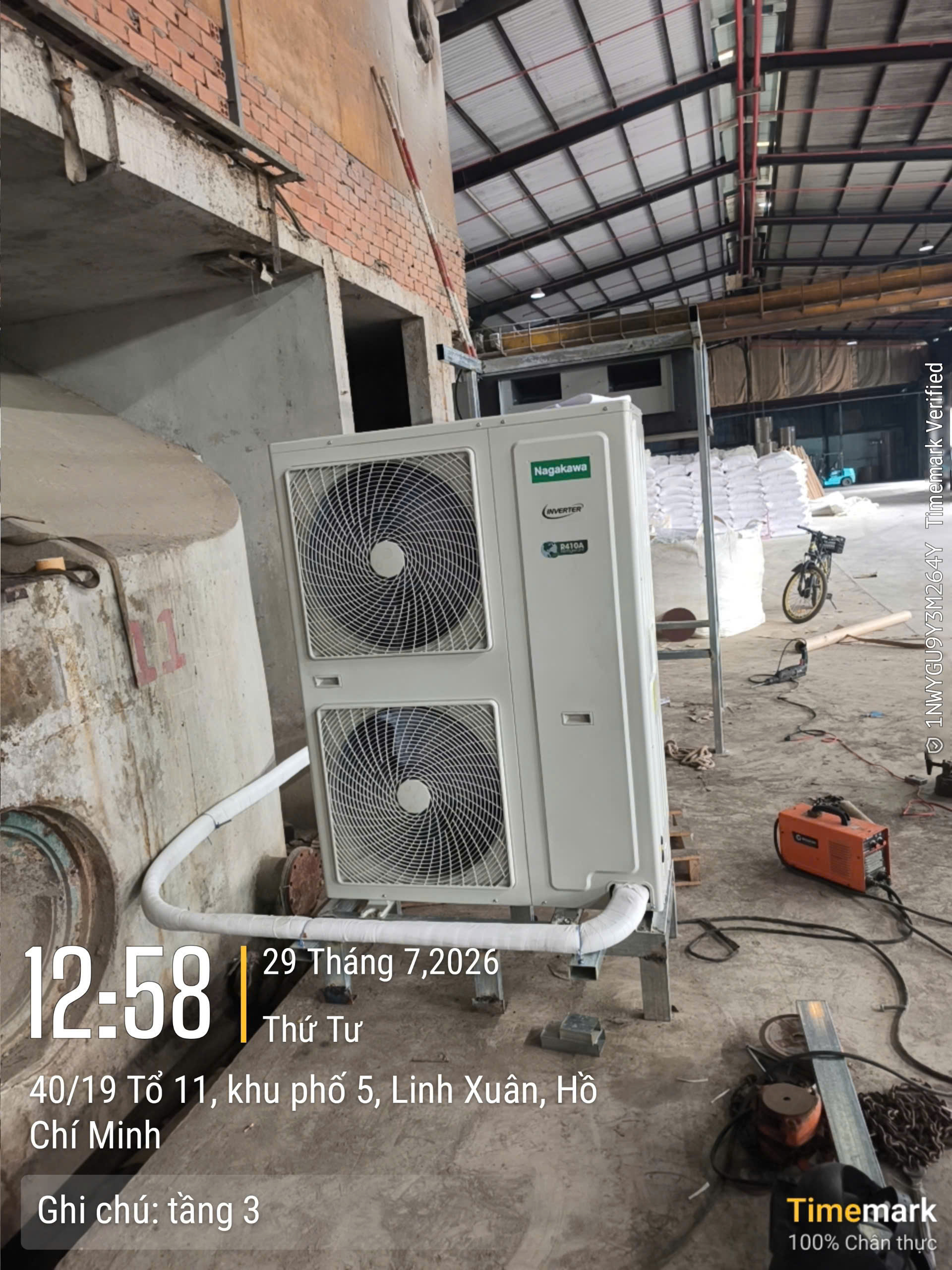

Để giải quyết bài toán trên, Newtechco tư vấn giải pháp sử dụng điều hòa nối ống gió Nagakawa cho phòng tủ điện.

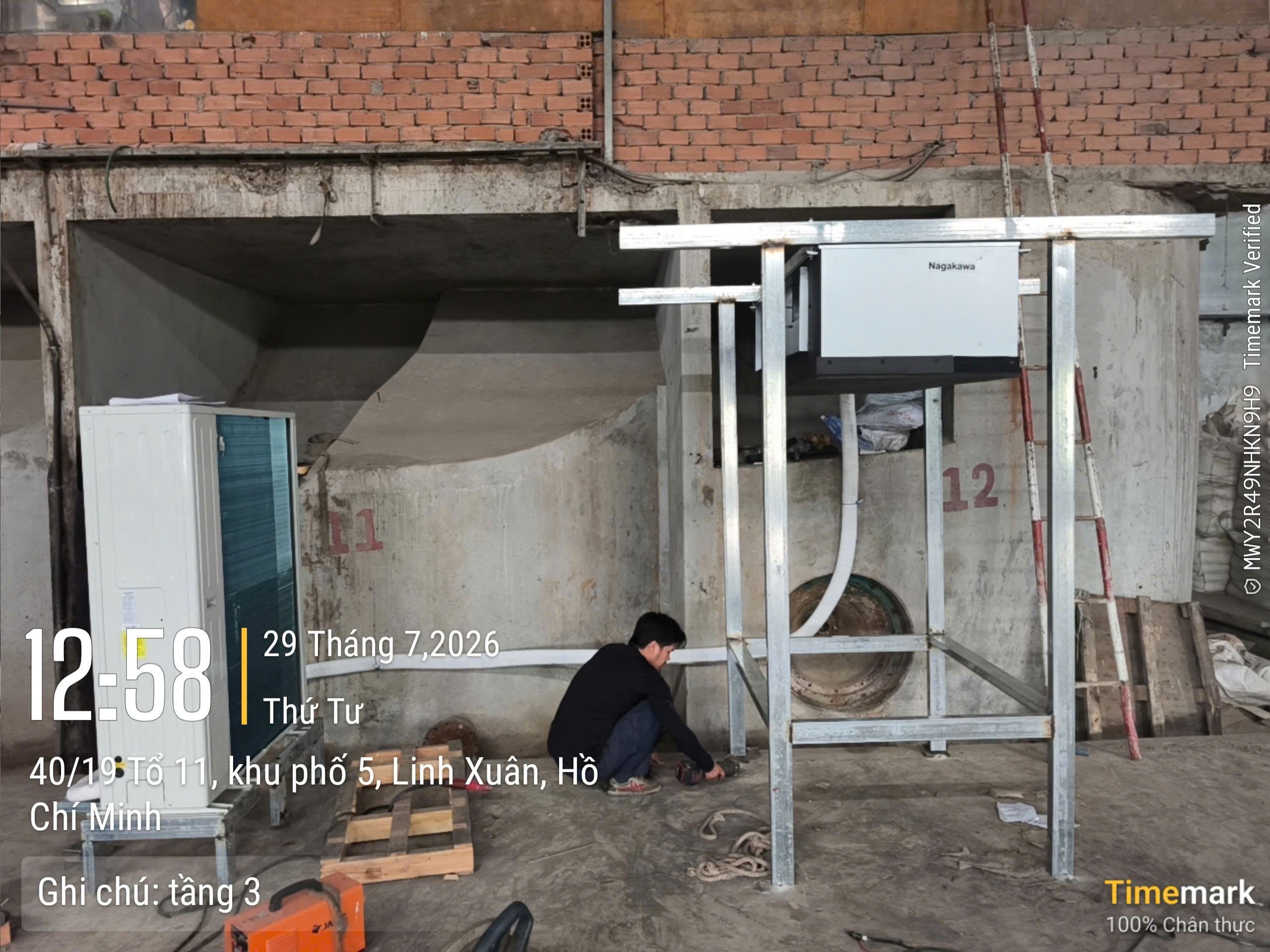

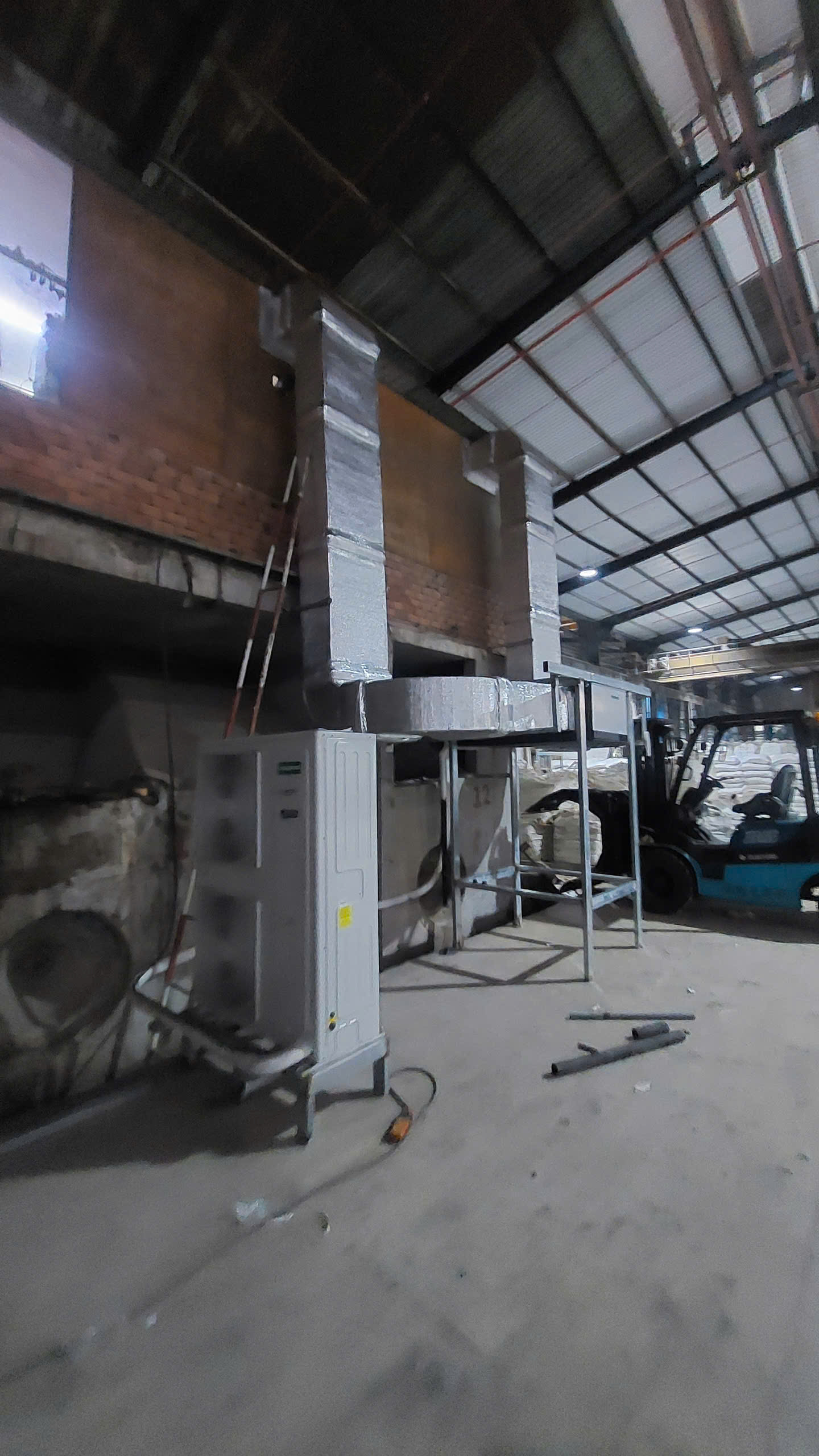

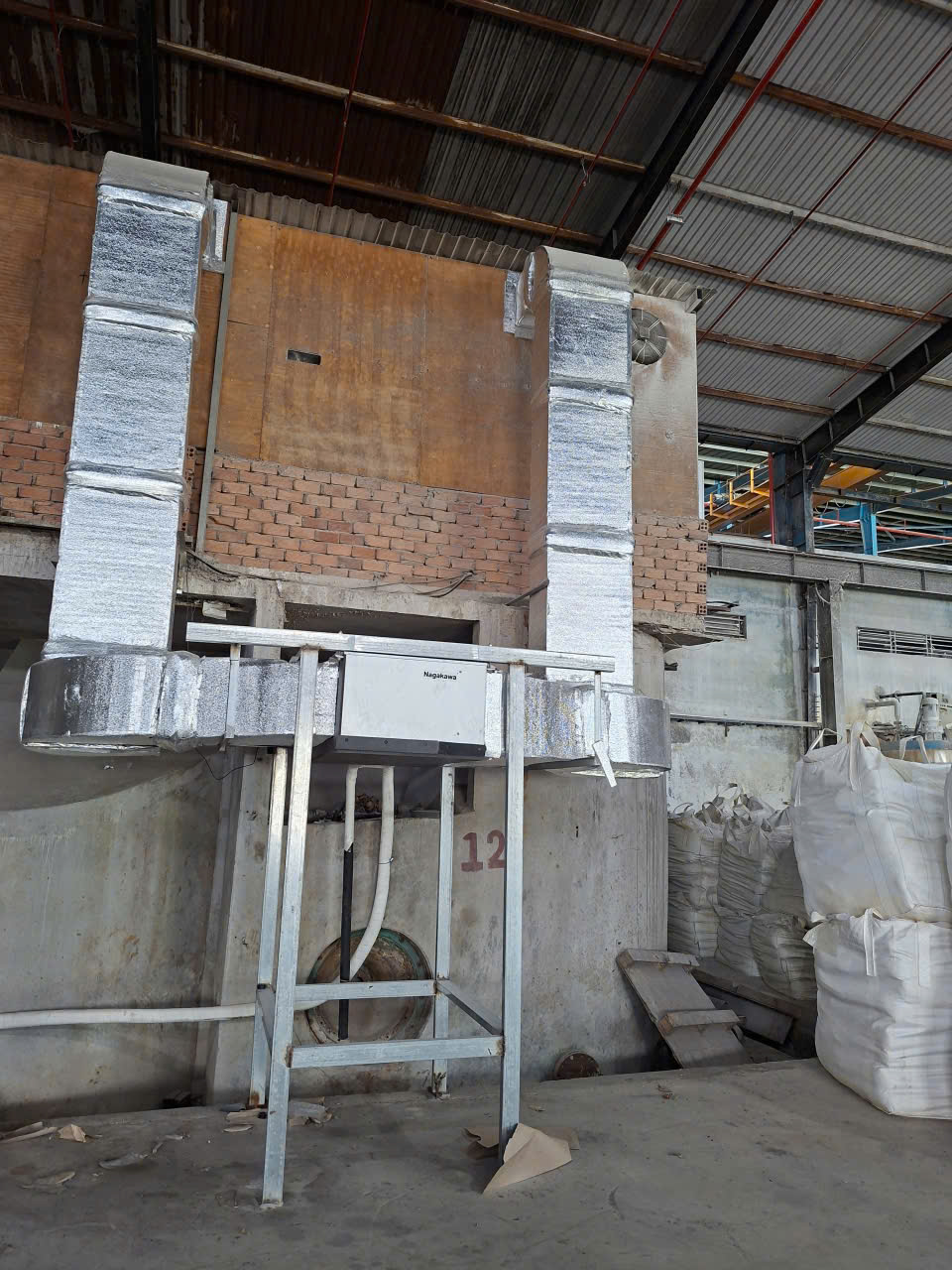

• Dàn lạnh được bố trí kết nối với hệ thống ống gió. Không khí sau khi được làm lạnh được phân phối đến nhiều vị trí thông qua các miệng cấp gió.
• Sơ đồ cơ bản: Dàn lạnh → Ống gió → Miệng cấp → Phòng tủ điện → Miệng hồi → Dàn lạnh.

Nhiệt độ thực tế sau khi lắp đặt phụ thuộc vào:

• Công suất điều hòa.
• Tổng tải nhiệt thiết bị
• Nhiệt độ môi trường.
• Kết cấu phòng.
• Độ kín phòng.
• Thiết kế ống gió.
• Lưu lượng gió.
• Thời gian vận hành.

2.2. So sánh trước và sau khi làm mát

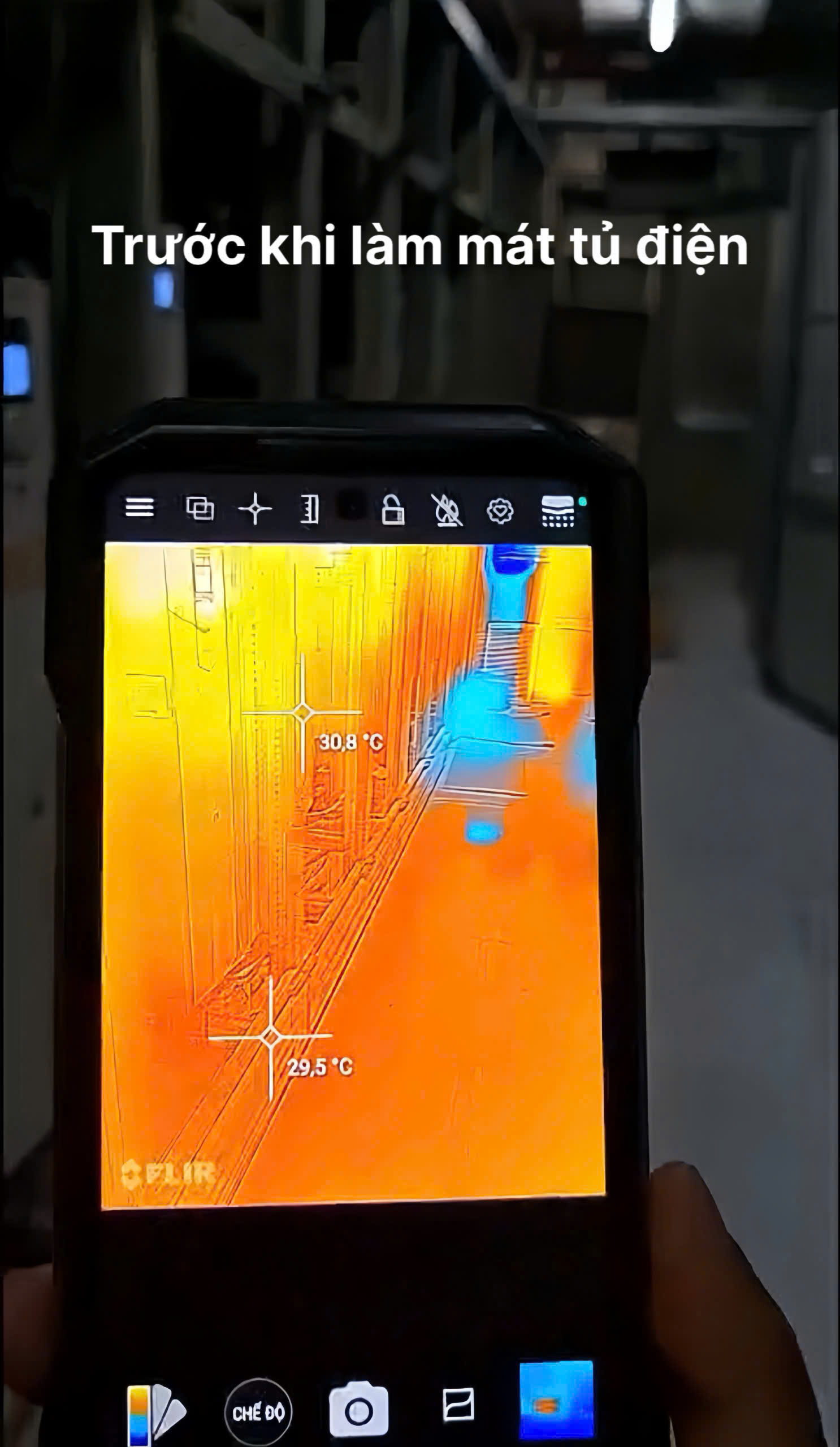

2.2.1. Trước khi làm mát:

• Nhà xưởng có thể đạt khoảng 38–40°C vào thời điểm nóng.
• Phòng tủ điện chịu đồng thời nhiệt từ môi trường và thiết bị.
• Màn hình camera nhiệt có thể xuất hiện nhiều vùng nhiệt cao, thể hiện bằng màu đỏ theo thang đo.

2.2.2. Sau khi hệ thống được thiết kế và vận hành phù hợp:

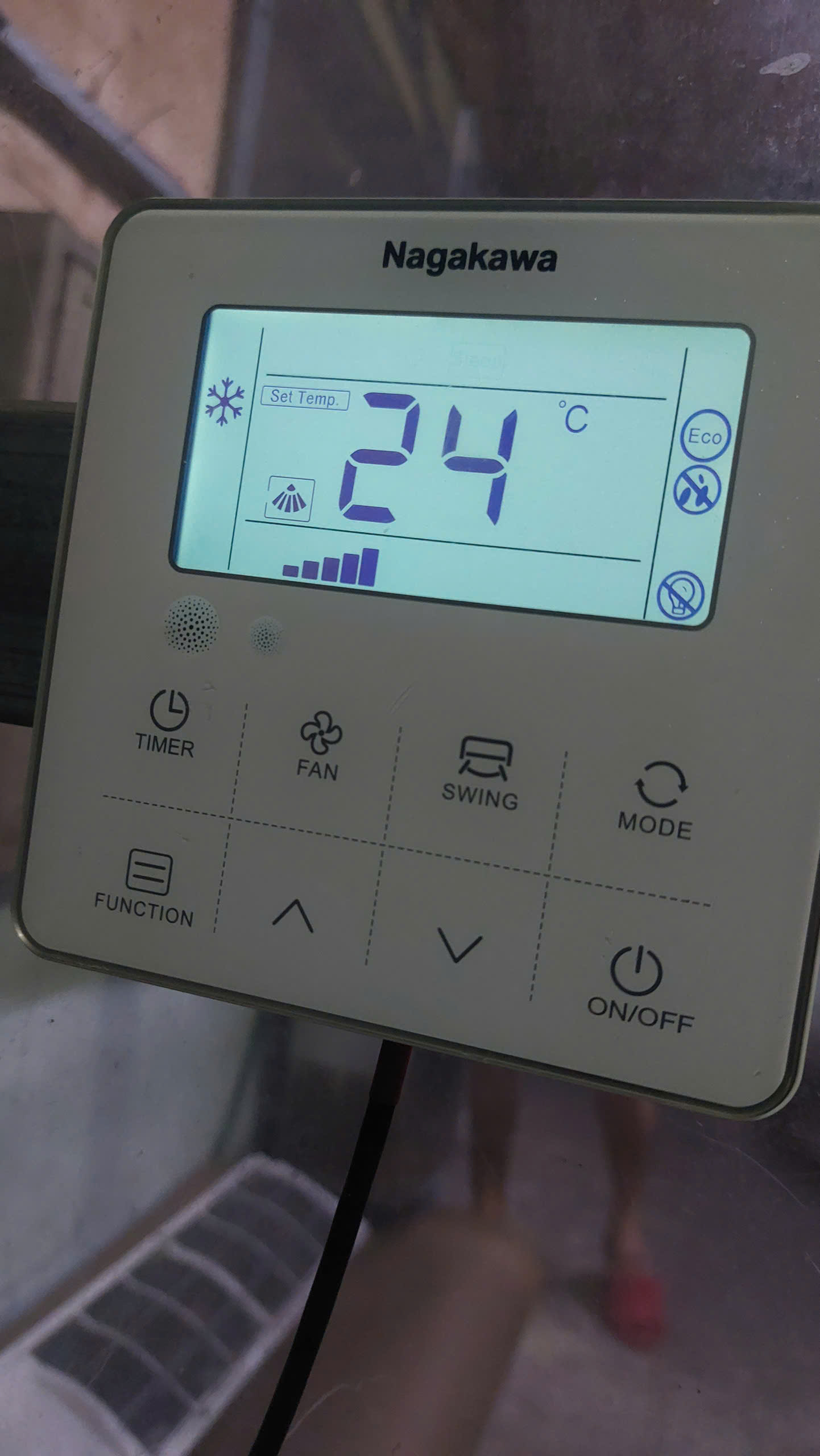

• Nhiệt độ phòng được đưa về mức mục tiêu theo thiết kế, khoảng 22–24°C
• Môi trường phòng ổn định hơn.
• Nhiệt độ tại khu vực tủ điện được kiểm soát tốt hơn.

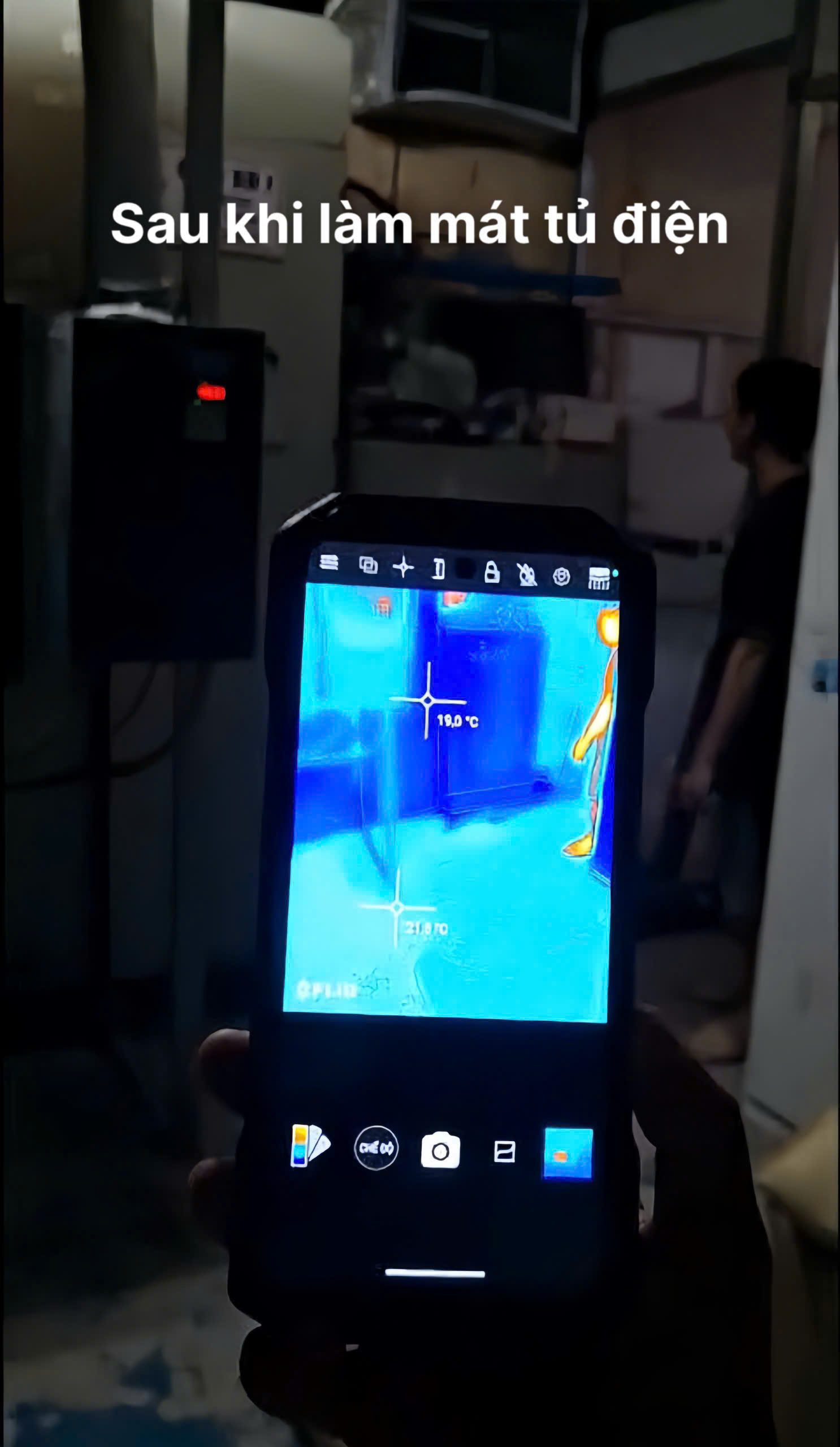

• Hình ảnh camera nhiệt đã giảm các vùng màu đỏ và xuất hiện nhiều vùng màu xanh hơn

3. Ưu điểm nổi bật

• Phân phối gió đến nhiều vị trí: Hệ thống ống gió cho phép bố trí nhiều miệng cấp gió, giúp không khí lạnh được phân phối đến các khu vực khác nhau trong phòng.
• Thiết kế linh hoạt: Tuyến ống gió, vị trí miệng cấp và miệng hồi có thể được thiết kế theo mặt bằng thực tế.
• Kiểm soát nhiệt độ chủ động: Thay vì phụ thuộc hoàn toàn vào nhiệt độ môi trường, hệ thống điều hòa cho phép chủ động cài đặt và kiểm soát nhiệt độ phòng theo yêu cầu thiết kế.
• Phù hợp với phòng có tải nhiệt cao: Khi được tính toán đúng công suất, giải pháp có thể đáp ứng nhu cầu làm mát cho các phòng tập trung nhiều thiết bị điện và tự động hóa.
• Camera nhiệt hỗ trợ kiểm tra phòng tủ điện, kỹ thuật viên có thể thực hiện đo kiểm lại trong điều kiện tương đương để đánh giá sự thay đổi. Hình ảnh camera nhiệt thể hiện vùng nhiệt độ bằng màu sắc

+ Phần màu đỏ thể hiện nhiệt độ cao

+ Phần màu xanh thể hiện nhiệt độ thấp.

4. Lợi ích mang lại cho nhà máy

Việc kiểm soát nhiệt độ phòng tủ điện bằng hệ thống HVAC phù hợp có thể mang lại nhiều lợi ích:

• Hỗ trợ bảo vệ thiết bị: Giúp PLC, biến tần, Drive, CNC và các thiết bị điện tử làm việc trong điều kiện môi trường phù hợp hơn.
• Hạn chế sự cố liên quan đến nhiệt: Kiểm soát nhiệt độ tốt giúp hạn chế nguy cơ thiết bị phải hoạt động trong môi trường quá nóng.
• Hỗ trợ kéo dài tuổi thọ thiết bị: Duy trì điều kiện môi trường theo khuyến cáo của nhà sản xuất là một yếu tố góp phần bảo vệ linh kiện trong quá trình vận hành.
• Hạn chế thời gian dừng máy: Phòng tủ điện được kiểm soát nhiệt tốt hơn có thể góp phần giảm rủi ro gián đoạn sản xuất liên quan đến điều kiện nhiệt.
• Tăng độ ổn định của dây chuyền: Đối với các dây chuyền vận hành 24/7, việc duy trì môi trường phòng điều khiển ổn định là yếu tố cần được chú trọng.

5. Nhà thầu HVAC Newtechco – Tư vấn và thi công giải pháp làm mát đồng bộ

Với hơn 20 năm kinh nghiệm trong lĩnh vực cơ điện nhiệt lạnh, Newtechco cung cấp giải pháp HVAC cho các công trình dân dụng, thương mại và công nghiệp.

Để lựa chọn hệ thống phù hợp, nhà thầu HVAC Newtechco thực hiện khảo sát và tính toán dựa trên điều kiện thực tế của công trình.

Bước 1: Khảo sát hiện trạng

• Thu thập thông tin:

+ Diện tích phòng.

+ Chiều cao phòng.

+ Kết cấu tường, mái và cửa.

+ Vị trí phòng tủ điện.

+ Số lượng tủ điện.

+ Điều kiện nhiệt độ môi trường.

Bước 2: Xác định nguồn nhiệt, đánh giá nhiệt lượng phát sinh

Bước 3: Tính tải lạnh

• Tổng hợp các nguồn nhiệt để xác định nhu cầu công suất lạnh cần thiết.

Bước 4: Thiết kế hệ thống ống gió

Newtechco tính toán và bố trí:

• Tuyến ống gió.
• Kích thước ống.
• Lưu lượng gió.
• Miệng cấp.
• Miệng hồi.
• Vị trí dàn lạnh.
• Tổn thất áp suất.

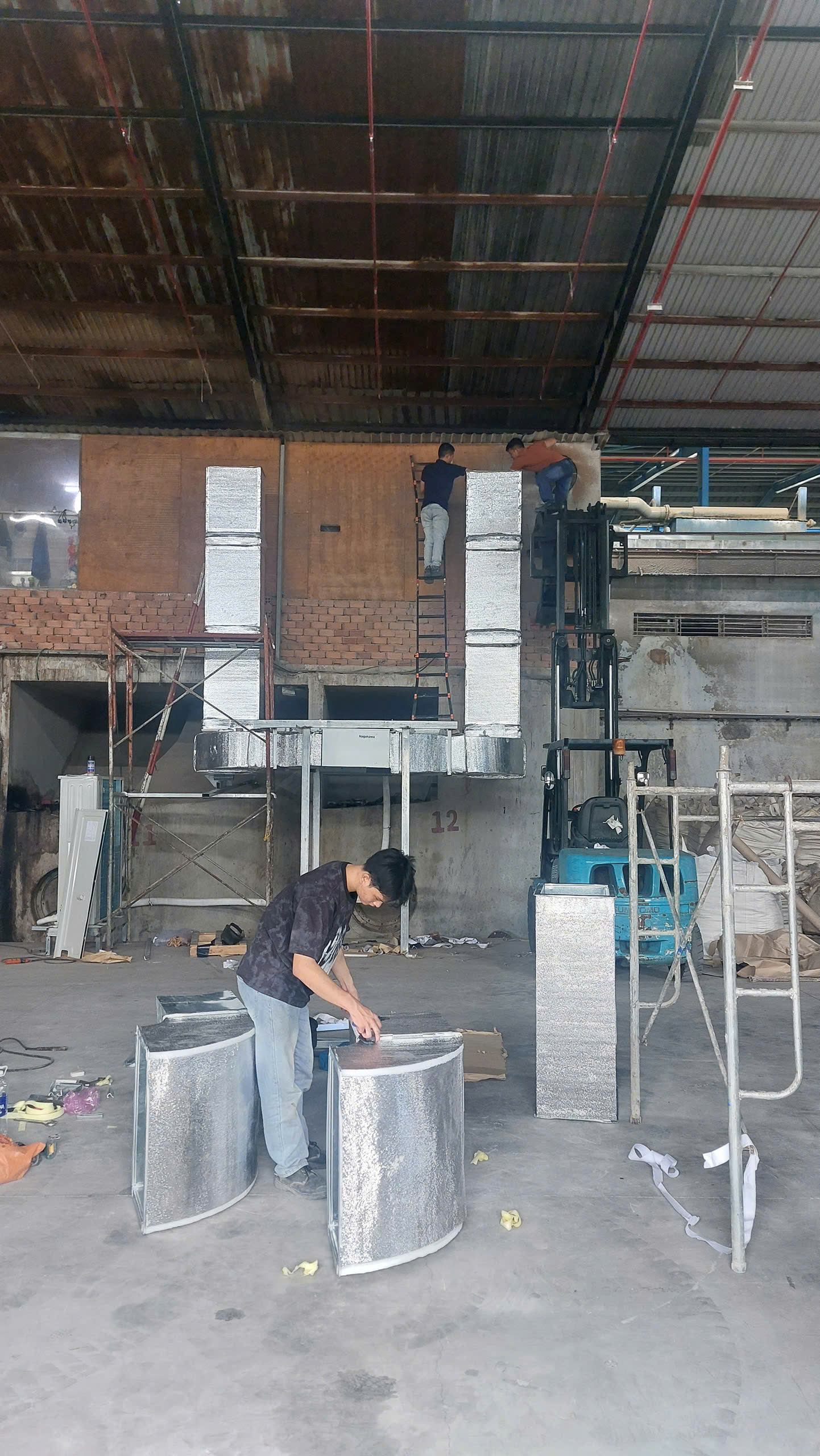

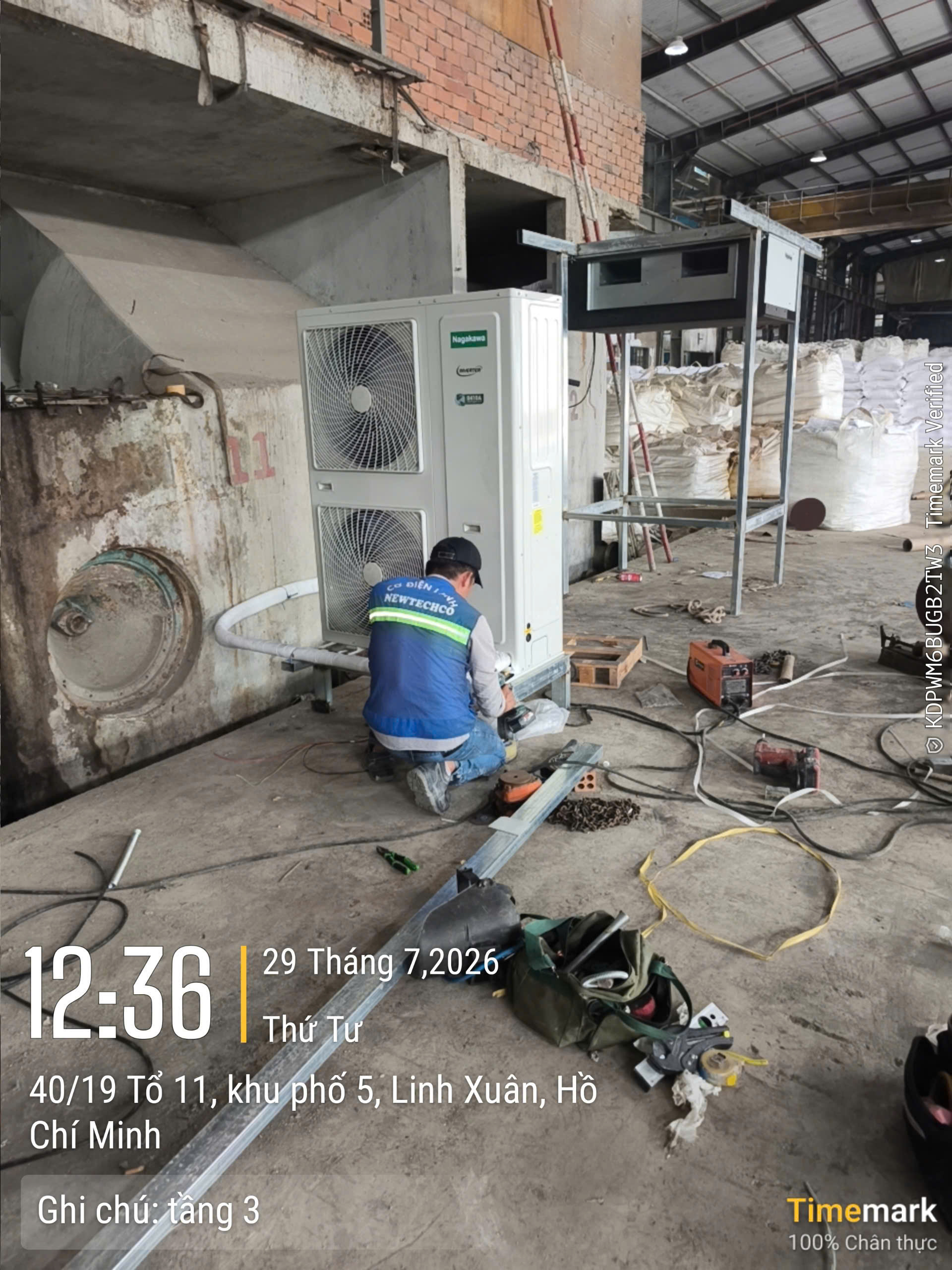

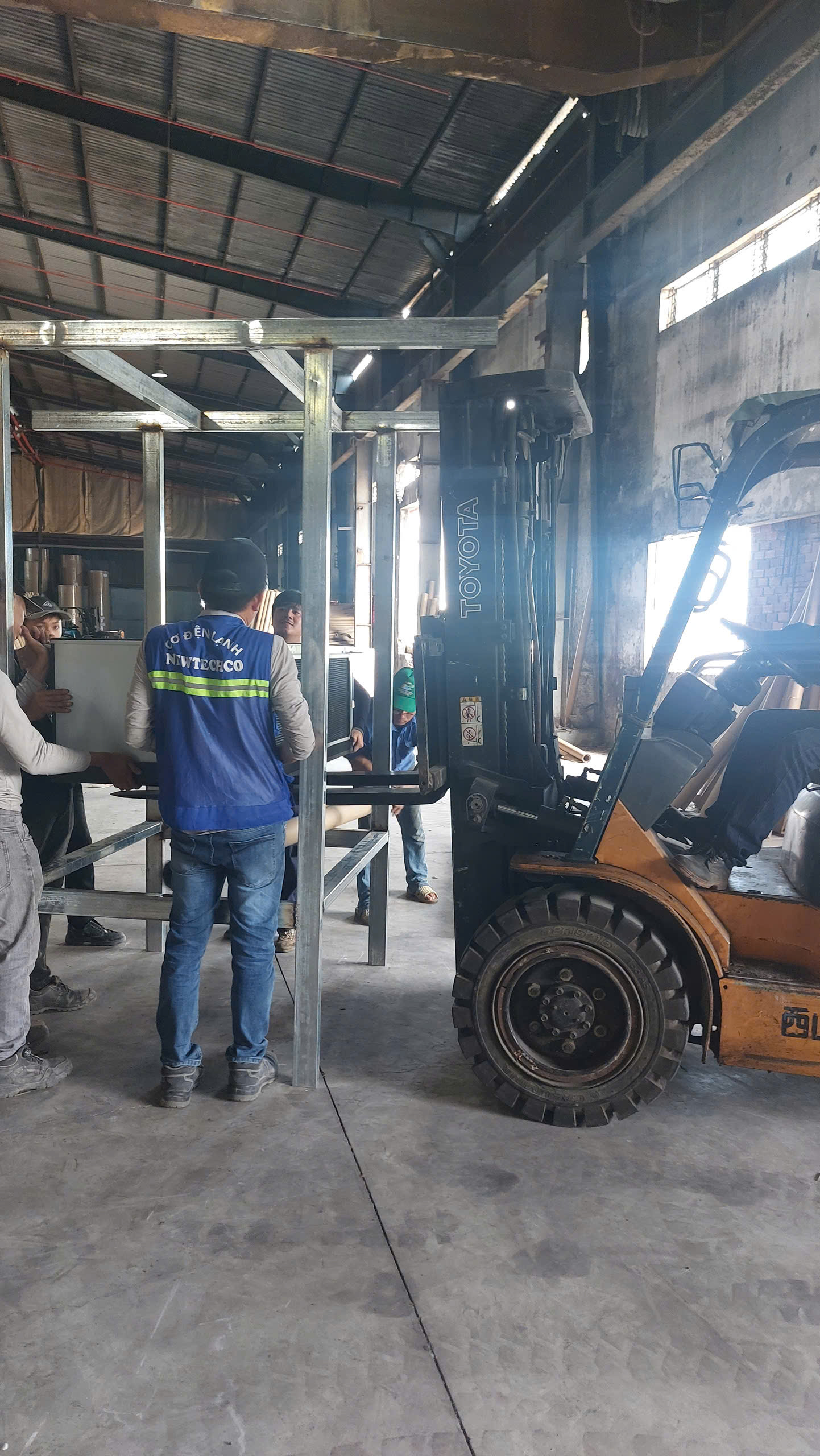

Bước 5: Lắp đặt và cân chỉnh

• Sau khi hoàn thiện, hệ thống được chạy thử, kiểm tra nhiệt độ, lưu lượng gió và điều chỉnh để phù hợp với điều kiện vận hành.

Nếu doanh nghiệp đang gặp tình trạng phòng tủ điện nóng, nhiệt độ không ổn định, điều hòa hiện tại không đủ công suất hoặc cần thiết kế hệ thống HVAC mới, Newtechco có thể hỗ trợ khảo sát và tư vấn phương án phù hợp.

10 câu hỏi thường gặp

1. Tại sao phòng tủ điện công nghiệp cần sử dụng điều hòa?
Tủ điện tập trung nhiều thiết bị phát sinh nhiệt như biến tần, PLC, Drive, CNC và bộ nguồn. Điều hòa giúp chủ động kiểm soát nhiệt độ phòng và tạo điều kiện môi trường phù hợp hơn cho thiết bị

2. Vì sao không nên chỉ dùng quạt hút?
Quạt hút chủ yếu trao đổi không khí và không chủ động duy trì nhiệt độ cài đặt. Trong môi trường có bụi, hơi dầu hoặc độ ẩm cao, việc đưa không khí bên ngoài vào cũng cần được cân nhắc.

3. Tại sao cần tính tải lạnh trước khi chọn điều hòa?
Phòng tủ điện có nhiều nguồn nhiệt từ thiết bị điện tử. Tính tải lạnh giúp xác định nhu cầu công suất phù hợp và hạn chế tình trạng điều hòa thiếu hoặc thừa công suất.

4. Hệ thống điều hòa phòng tủ điện có thể vận hành 24/7 không?
Có thể thiết kế hệ thống đáp ứng nhu cầu vận hành liên tục. Việc lựa chọn thiết bị, công suất, chế độ dự phòng và bảo trì cần được tính toán phù hợp với yêu cầu của nhà máy.

5. Vì sao Newtechco đề xuất giải pháp điều hòa?
Giải pháp này cho phép bố trí dàn lạnh và phân phối không khí thông qua hệ thống ống gió đến nhiều vị trí, phù hợp với các phòng có nhiều tủ điện hoặc yêu cầu phân phối gió đồng đều.

6. Có thể chọn công suất điều hòa dựa trên diện tích phòng không?
Không nên chỉ dựa vào diện tích. Phòng tủ điện có lượng nhiệt phát sinh từ biến tần, PLC, Drive và các thiết bị điện tử nên cần tính toán tổng tải nhiệt trước khi lựa chọn công suất.

7. Điều hòa có làm mát được nhiều tủ điện cùng lúc không?
Có thể. Hệ thống ống gió có thể được thiết kế với nhiều miệng cấp và hồi gió để phân phối không khí đến các khu vực khác nhau trong phòng.

8. Camera nhiệt có thể dùng để đánh giá hiệu quả làm mát không?
Có. Camera nhiệt hỗ trợ quan sát sự phân bố nhiệt và nhận diện khu vực có nhiệt độ cao. Để đánh giá chính xác cần kết hợp với số liệu nhiệt độ đo thực tế và điều kiện vận hành.

9. Nhà thầu HVAC Newtechco có thi công trọn gói hệ thống không?
Newtechco có thể triển khai các hạng mục từ khảo sát, tư vấn, tính tải lạnh, thiết kế, cung cấp thiết bị, thi công hệ thống ống gió, lắp đặt, chạy thử và hỗ trợ bảo trì theo phạm vi của từng dự án.
