AHU Daikin sử dụng hệ thống lạnh VRV – Newtechco chia sẻ kiến thức chuyên môn từ A-Z

Daikin là một trong những thương hiệu hàng đầu thế giới trong lĩnh vực điều hòa không khí và giải pháp HVAC. Nhằm đáp ứng nhu cầu xử lý không khí cho các công trình hiện đại, Daikin phát triển dòng Air Handling Unit (AHU) chuyên dụng có khả năng kết nối trực tiếp với hệ thống điều hòa trung tâm VRV.

Daikin VRV AHU System là hệ thống xử lý không khí sử dụng dàn trao đổi nhiệt trực tiếp (DX Coil) và được kết nối trực tiếp với dàn nóng VRV của Daikin. Khác với AHU sử dụng nước lạnh (Chilled Water AHU), hệ thống này sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh không khí mà không cần đến Chiller, bơm nước lạnh hay tháp giải nhiệt.

Sự kết hợp giữa công nghệ VRV Inverter và AHU DX coil giúp hệ thống vừa đáp ứng nhu cầu điều hòa không khí cho các công trình có lưu lượng gió lớn, vừa tiết kiệm điện năng và giảm đáng kể chi phí đầu tư ban đầu.

Với kinh nghiệm triển khai nhiều dự án HVAC, NEWTECHCO chia sẻ những thông tin tổng quan về dòng Daikin VRV AHU  System; từ cấu tạo, đặc điểm kỹ thuật đến các giải pháp ứng dụng trong thực tế, giúp chủ đầu tư và đơn vị tư vấn có thêm cơ sở để lựa chọn thiết bị phù hợp.

1. Phân loại VRV AHU Daikin

1.1. Standard Air Series

Đây là dòng AHU được thiết kế để xử lý không khí tuần hoàn trong công trình, phù hợp với hầu hết các ứng dụng điều hòa không khí thông thường.

Bao gồm các model:

• AHUR-DCV:

+ Cấu tạo Double Skin:

+ Khả năng cách nhiệt và cách âm tốt.

+ Độ bền cao.

+ Phù hợp với công trình yêu cầu chất lượng không khí và độ ồn thấp.

• AHUR-CCV:

+ Double Skin.

+ Thiết kế tối ưu chi phí.

+ Hiệu suất vận hành ổn định.

+ Thích hợp cho nhiều loại công trình thương mại.

• AHUR-SCV:

+ Single Skin.

+ Trọng lượng nhẹ.

+ Chi phí đầu tư thấp.

+ Phù hợp với công trình không yêu cầu cách âm cao.

Dòng Standard Air Series được thiết kế với nhiều mức công suất khác nhau, đáp ứng từ các khu vực nhỏ đến những không gian có diện tích lớn. Hệ thống có thể kết nối với nhiều model dàn nóng VRV và hỗ trợ điều khiển linh hoạt theo tải lạnh thực tế.

1.2. Outdoor Air Series

Outdoor Air Series: AHUR-DCL, AHUR-CCL và AHUR-SCL, được thiết kế để xử lý lượng gió tươi lớn hoặc 100% gió tươi, đáp ứng các yêu cầu nghiêm ngặt về chất lượng không khí.

Bao gồm:

• AHUR-DCL
• AHUR-CCL
• AHUR-SCL

Dòng sản phẩm này thích hợp cho các công trình yêu cầu thông gió liên tục như bệnh viện, phòng sạch, nhà máy thực phẩm và khu sản xuất điện tử, nơi chất lượng không khí trong nhà là yếu tố quan trọng.

Dải công suất: Từ 6 Hp – 120 Hp. Tùy theo model, lưu lượng gió dao động từ khoảng 3.240 m³/h đến gần 60.000 m³/h, đáp ứng nhiều quy mô công trình khác nhau.

2. Cấu tạo và nguyên lý hoạt động

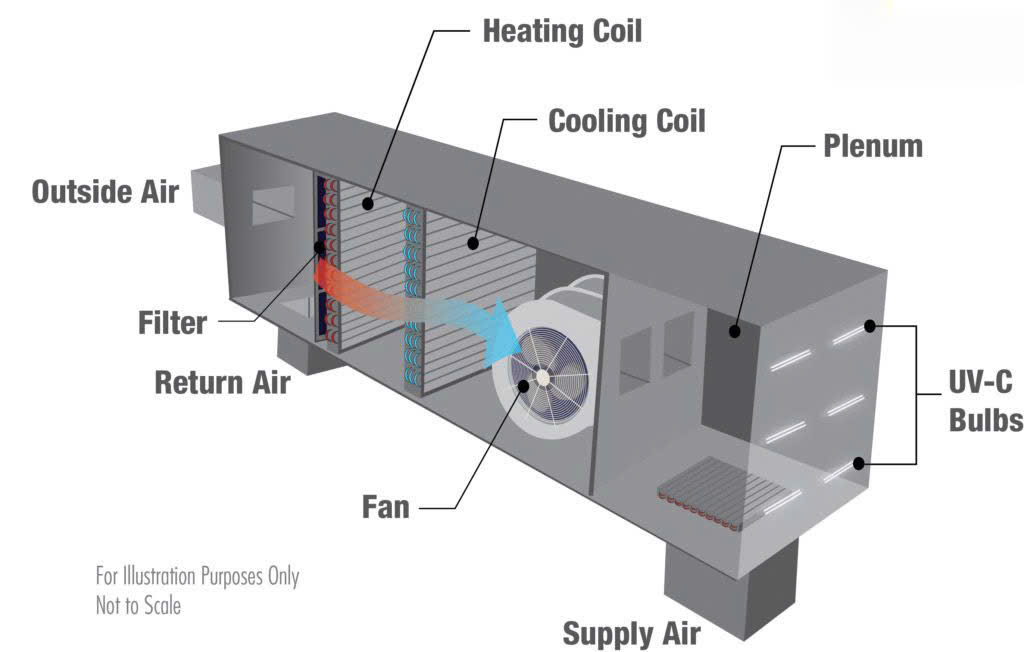

2.1. Cấu tạo chính

• Khung máy: Chế tạo từ thép mạ kẽm có độ cứng cao, giúp tăng khả năng chịu lực, chống rung và nâng cao độ bền.
• Vỏ máy (Casing): Có hai tùy chọn Single Skin và Double Skin. Trong đó, Double Skin sử dụng lớp cách nhiệt PU giúp giảm thất thoát nhiệt, hạn chế tiếng ồn và tăng độ cứng cho thiết bị.
• Dàn trao đổi nhiệt DX Coil: Sử dụng ống đồng, cánh nhôm Wave Slit và môi chất lạnh để trao đổi nhiệt trực tiếp với không khí. Van tiết lưu điện tử (EEV) điều chỉnh lưu lượng môi chất lạnh theo tải thực tế, giúp hệ thống làm lạnh hiệu quả
• Quạt và động cơ: AHU sử dụng quạt ly tâm truyền động bằng dây đai (Forward Curved Centrifugal Fan) hoặc quạt EC (tùy chọn). Động cơ được lựa chọn phù hợp với từng model nhằm đảm bảo lưu lượng gió và áp suất tĩnh ngoài (ESP).
• Bộ lọc không khí: Hỗ trợ nhiều cấp lọc như Pre Filter (G2–G4), Medium Filter (F6–F9), HEPA (H12–H14) và Carbon Filter (tùy chọn), góp phần nâng cao chất lượng không khí và bảo vệ dàn coil.
• Khay nước ngưng: Thu gom và thoát nước ngưng phát sinh trong quá trình làm lạnh, giúp thiết bị vận hành ổn định.
• Hộp điều khiển: Tích hợp bộ điều khiển chuyên dụng, có nhiệm vụ điều khiển van tiết lưu điện tử (EEV), giao tiếp với dàn nóng VRV, giám sát cảm biến và bảo vệ toàn bộ hệ thống.

2.2. Nguyên lý hoạt động

Hệ thống VRV AHU Daikin hoạt động theo nguyên lý trao đổi nhiệt trực tiếp giữa môi chất lạnh và không khí.

Bước 1: Dàn nóng VRV nén môi chất lạnh và đưa môi chất đến AHU.

Bước 2: Van tiết lưu điện tử điều chỉnh chính xác lưu lượng môi chất lạnh đi vào dàn coil theo tải lạnh thực tế.

Bước 3: Quạt ly tâm hút không khí từ phòng hoặc từ bên ngoài (đối với Outdoor Air Series) đi qua bộ lọc để loại bỏ bụi bẩn.

Bước 4: Không khí sau khi được lọc sẽ đi qua dàn trao đổi nhiệt DX Coil. Tại đây, môi chất lạnh hấp thụ nhiệt từ không khí, làm giảm nhiệt độ của luồng khí.

Bước 5: Không khí đã được làm lạnh được quạt đẩy vào hệ thống ống gió và phân phối đến các khu vực sử dụng.

Bước 6: PCB điều khiển liên tục theo dõi các tín hiệu từ cảm biến nhiệt độ, áp suất và lưu lượng để điều chỉnh công suất của dàn nóng VRV cũng như van tiết lưu điện tử, giúp hệ thống luôn vận hành ổn định, tiết kiệm điện và duy trì nhiệt độ chính xác.

3. Các cấu hình tùy chọn

• Single Skin Panel: Vỏ máy một lớp thép mạ kẽm, trọng lượng nhẹ, phù hợp với các ứng dụng tiêu chuẩn.
• Double Skin Panel: Vỏ máy hai lớp kết hợp vật liệu cách nhiệt PU, Rockwool hoặc Glasswool, giúp giảm thất thoát nhiệt, hạn chế tiếng ồn và tăng độ bền.
• Blue Fin Coil: Dàn coil phủ lớp chống ăn mòn Blue Fin, thích hợp với môi trường có độ ẩm hoặc hơi muối.
• Copper Fin Coil: Dàn coil cánh đồng giúp tăng khả năng chống ăn mòn trong môi trường hóa chất.
• Stainless Steel Drain Pan: Khay nước ngưng bằng inox giúp tăng độ bền và đảm bảo vệ sinh.
• Electric Heater: Bộ gia nhiệt điện dùng trong các ứng dụng cần sưởi hoặc kiểm soát nhiệt độ.
• EC Fan: Quạt EC hiệu suất cao giúp tiết kiệm điện và điều chỉnh tốc độ linh hoạt.
• Explosion-proof Fan & Motor: Quạt và động cơ chống cháy nổ dành cho môi trường đặc biệt.
• High Efficiency Filter: Hỗ trợ nhiều cấp lọc như G2–G4, F6–F9, HEPA và than hoạt tính.
• UV-C Lamp: Đèn UV-C hỗ trợ hạn chế vi khuẩn và nấm mốc trên dàn coil.
• Humidifier: Bộ tạo ẩm dùng cho phòng sạch, phòng thí nghiệm và các khu vực yêu cầu kiểm soát độ ẩm.
• Damper & Mixing Box: Điều chỉnh tỷ lệ gió tươi và gió hồi nhằm tối ưu chất lượng không khí.
• Controller/BMS Interface: Hỗ trợ kết nối bộ điều khiển trung tâm và hệ thống BMS thông qua các giao thức phù hợp.

4. Thông số kỹ thuật & Dải công suất

4.1. Thông số

4.2. Dải công suất

Daikin thiết kế hệ thống VRV AHU với nhiều cấp công suất nhằm đáp ứng nhu cầu điều hòa không khí cho các công trình từ quy mô nhỏ đến những dự án thương mại và công nghiệp lớn. Các model được chia theo chỉ số công suất (Capacity Index), giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với tải lạnh và lưu lượng gió của từng công trình.

• Dải công suất tiêu chuẩn: Dòng AHU VRV gồm các model: AHUR06, AHUR08, AHUR10, AHUR16, AHUR20, AHUR32, AHUR40, AHUR48, AHUR60, AHUR80, AHUR100 và AHUR120, tương ứng với Capacity Index từ 140 đến 3.000, giúp kết nối linh hoạt với nhiều hệ thống dàn nóng VRV.
• Công suất lạnh: Dao động từ khoảng 16 kW đến hơn 340 kW, đáp ứng nhiều yêu cầu tải lạnh khác nhau
• Lưu lượng gió: Lưu lượng gió từ khoảng 3.240 đến 59.760 m³/h, phù hợp từ các khu vực nhỏ đến công trình có diện tích lớn
• Áp suất tĩnh ngoài (ESP): AHU hỗ trợ áp suất tĩnh ngoài từ 250 Pa đến 710 Pa, đáp ứng nhiều cấu hình hệ thống ống gió.
• Công suất động cơ: Từ 1,5 kW đến 30 Kw

5. Điều kiện kết nối hệ thống VRV & Lưu ý khi lắp đặt

5.1. Kết nối với vệ thống VRV

AHU VRV Daikin được thiết kế để kết nối trực tiếp với dàn nóng VRV thông qua van tiết lưu điện tử (EEV) và bộ điều khiển chuyên dụng.

• Kết nối dàn nóng VRV: AHU phải kết nối với dàn nóng VRV tương thích theo hướng dẫn của Daikin, đảm bảo đúng Capacity Index và giới hạn công suất của hệ thống.
• Van tiết lưu điện tử (EEV): Van tiết lưu điện tử tự động điều chỉnh lưu lượng môi chất lạnh theo tải thực tế, giúp duy trì nhiệt độ ổn định, nâng cao hiệu suất và tiết kiệm năng lượng.
• Điều kiện lắp đặt: Hệ thống cần đảm bảo đúng nguồn điện, kích thước và chiều dài đường ống môi chất lạnh, đồng thời được lắp đặt theo đúng hướng dẫn kỹ thuật của Daikin.
• Điều khiển: AHU hỗ trợ điều khiển bằng điều khiển có dây Daikin, bộ điều khiển trung tâm, hệ thống BMS và các giao thức như BACnet hoặc Modbus khi được trang bị bộ chuyển đổi phù hợp.

5.2. Lưu ý thiết kế lắp đặt

• Lựa chọn công suất: Lựa chọn AHU có công suất phù hợp với tải lạnh thực tế để đảm bảo hiệu quả vận hành và tiết kiệm năng lượng.
• Thiết kế hệ thống ống gió: Tính toán lưu lượng gió, áp suất tĩnh (ESP) và trở lực hệ thống để đảm bảo phân phối gió đồng đều.
• Thiết kế đường ống môi chất lạnh: Đường ống gas phải đáp ứng yêu cầu về kích thước, chiều dài và chênh lệch độ cao theo tiêu chuẩn của Daikin.
• Không gian bảo trì: Cần bố trí đủ không gian để vệ sinh dàn coil, thay bộ lọc, kiểm tra quạt, động cơ và các thiết bị điều khiển, giúp thuận tiện cho công tác bảo trì và sửa chữa.

6. Đặc điểm nổi bật & Lợi ích khi sử dụng

6.1. Đặc điểm

Hệ thống điều hòa không khí VRV AHU Daikin sở hữu nhiều ưu điểm nổi bật:

• Kết nối trực tiếp với hệ thống VRV Daikin.
• Không cần sử dụng Chiller hoặc hệ thống nước lạnh.
• Công nghệ Inverter giúp tiết kiệm điện năng.
• Điều khiển công suất lạnh theo tải thực tế.
• Dễ dàng kết nối với hệ thống quản lý tòa nhà (BMS).
• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
• Vận hành ổn định, độ bền cao.
• Đáp ứng nhiều mức áp suất tĩnh ngoài (ESP) phù hợp với các hệ thống ống gió dài.

6.2. Lợi ích khi sử dụng

Kết hợp AHU với hệ thống điều hòa VRV giúp tiết kiệm điện nhờ công nghệ Inverter, giảm chi phí đầu tư và bảo trì do không cần hệ thống nước lạnh. Hệ thống dễ mở rộng, nâng cấp, cải thiện chất lượng không khí với nhiều cấp lọc, đồng thời tích hợp BMS để quản lý tập trung. Thiết bị vận hành ổn định, bền bỉ và có tuổi thọ cao.

7. Nhà thầu HVAC NEWTECHCO – Đơn vị tư vấn và thi công uy tín, chuyên nghiệp

Là đối tác lâu năm của Daikin Việt Nam, chuyên cung cấp giải pháp hệ thống HVAC cho các công trình dân dụng và công nghiệp trên toàn quốc. Với hơn 20 năm kinh nghiệm trong lĩnh vực NEWTECHCO luôn hướng đến việc cung cấp giải pháp tối ưu về kỹ thuật, hiệu quả vận hành và chi phí đầu tư.

Dịch vụ của NEWTECHCO

• Tư vấn giải pháp HVAC: Đội ngũ kỹ sư khảo sát thực tế, phân tích nhu cầu sử dụng và đề xuất giải pháp AHU phù hợp với từng loại công trình.
• Thiết kế hệ thống: NEWTECHCO thực hiện thiết kế: Việc thiết kế tuân thủ các tiêu chuẩn kỹ thuật và khuyến nghị của Daikin
• Cung cấp thiết bị: Thiết bị chính hãng được lựa chọn phù hợp với quy mô và yêu cầu của từng dự án.
• Thi công lắp đặt đúng quy trình kỹ thuật gắt gao
• Chạy thử và bàn giao nghiệm thu
• Bảo trì và hỗ trợ kỹ thuật khi cần thiết

Với kinh nghiệm triển khai nhiều dự án HVAC, NEWTECHCO cam kết mang đến giải pháp AHU Daikin có hiệu suất cao, vận hành ổn định và đáp ứng các yêu cầu kỹ thuật của từng công trình.

Kết luận

AHU Daikin dành cho hệ thống VRV là giải pháp xử lý không khí hiện đại, kết hợp hiệu quả giữa công nghệ điều hòa biến tần và hệ thống AHU công suất lớn. Với khả năng kết nối trực tiếp với dàn nóng VRV, thiết kế linh hoạt, nhiều tùy chọn cấu hình và dải công suất rộng, sản phẩm đáp ứng tốt các yêu cầu của nhiều loại công trình từ thương mại đến công nghiệp.

Bên cạnh hiệu suất làm lạnh cao, AHU Daikin còn giúp tối ưu chi phí đầu tư, giảm tiêu thụ năng lượng, nâng cao chất lượng không khí trong nhà và hỗ trợ quản lý vận hành thuận tiện. Đây là lựa chọn phù hợp cho các dự án cần một hệ thống HVAC ổn định, tiết kiệm và có khả năng vận hành lâu dài

Câu hỏi thường gặp

1. AHU VRV Daikin là gì?

AHU VRV Daikin là thiết bị xử lý không khí sử dụng dàn trao đổi nhiệt trực tiếp (DX Coil) và kết nối trực tiếp với hệ thống điều hòa trung tâm VRV của Daikin.

2. AHU VRV khác AHU Chiller như thế nào?

AHU VRV sử dụng môi chất lạnh trực tiếp từ dàn nóng VRV, trong khi AHU Chiller sử dụng nước lạnh được tạo ra từ hệ thống Chiller.

3. Khi nào nên sử dụng AHU VRV?

Hệ thống phù hợp với các công trình yêu cầu lưu lượng gió lớn nhưng không muốn đầu tư hệ thống Chiller, chẳng hạn như văn phòng, khách sạn, trung tâm thương mại và nhà máy.

4. AHU VRV có thể xử lý 100% gió tươi không?

Có. Daikin cung cấp dòng Outdoor Air Series được thiết kế để xử lý 100% gió tươi hoặc tỷ lệ gió tươi cao.

5. AHU VRV có tiết kiệm điện không?

Có. Công nghệ Inverter kết hợp van tiết lưu điện tử giúp điều chỉnh công suất theo tải thực tế, giảm điện năng tiêu thụ so với các hệ thống công suất cố định.

6. Có thể kết nối nhiều AHU với một dàn nóng VRV không?

Có. Việc kết nối phụ thuộc vào Capacity Index và giới hạn công suất của dàn nóng theo quy định của Daikin.

7. ESP là gì?

ESP (External Static Pressure) là áp suất tĩnh ngoài của quạt AHU, thể hiện khả năng vượt qua tổn thất áp suất của hệ thống ống gió và các phụ kiện.

8. Nên chọn EC Fan hay quạt ly tâm truyền thống?

EC Fan phù hợp khi cần tiết kiệm năng lượng và điều chỉnh tốc độ linh hoạt, trong khi quạt ly tâm truyền thống là giải pháp kinh tế cho nhiều ứng dụng tiêu chuẩn.

9. AHU Daikin có thể lắp HEPA Filter không?

Có. Hệ thống hỗ trợ nhiều cấp lọc, bao gồm HEPA Filter cho các công trình yêu cầu chất lượng không khí cao như bệnh viện và phòng sạch.

10. AHU có thể kết nối hệ thống BMS không?

Có. Hệ hống hỗ trợ kết nối với BMS thông qua các giao thức truyền thông phù hợp, giúp giám sát và điều khiển tập trung.

11. AHU VRV có thể hoạt động ở chế độ sưởi không?

Có. Khi kết hợp với dàn nóng VRV Heat Pump và cấu hình phù hợp, AHU có thể vận hành ở chế độ sưởi.

12. AHU Daikin sử dụng môi chất lạnh gì?

Tùy theo dòng sản phẩm và thế hệ dàn nóng VRV, hệ thống sử dụng môi chất lạnh tương thích theo quy định của Daikin.

13. Bao lâu nên bảo trì AHU?

Nên kiểm tra và vệ sinh định kỳ từ 3 đến 6 tháng/lần, tùy thuộc vào môi trường vận hành và mức độ sử dụng.

14. Bộ lọc không khí bao lâu cần thay?

Thời gian thay thế phụ thuộc vào cấp lọc, chất lượng không khí và điều kiện sử dụng. Bộ lọc cần được kiểm tra định kỳ và thay mới khi đạt đến giới hạn tổn thất áp suất hoặc theo khuyến nghị của nhà sản xuất.
