Ống gió tròn xoắn NEWTECHCO

Hệ thống ống gió là bộ phận quan trọng trong các công trình HVAC, đảm nhận nhiệm vụ vận chuyển không khí từ thiết bị xử lý đến các khu vực sử dụng và thu hồi không khí về hệ thống. Trong đó, ống gió tròn xoắn được nhiều chủ đầu tư và đơn vị thiết kế lựa chọn nhờ khả năng dẫn gió hiệu quả, tổn thất áp suất thấp, độ kín cao và tính thẩm mỹ vượt trội.

Là nhà thầu HVAC với hơn 20 năm kinh nghiệm, NEWTECHCO chúng tôi không trực tiếp sản xuất ống gió mà phối hợp với các nhà sản xuất uy tín để cung cấp sản phẩm đạt tiêu chuẩn kỹ thuật, đồng thời nhận báo giá theo bản vẽ và kích thước thực tế của từng dự án.

1. Ống gió tròn xoắn là gì?

Ống gió tròn xoắn (Spiral Round Duct) là loại ống dẫn gió có tiết diện hình tròn, được gia công bằng phương pháp cuộn xoắn liên tục để tạo thành các đường gân xoắn trên thân ống. Thiết kế này giúp tăng độ cứng, giảm biến dạng và cải thiện khả năng chịu áp suất trong quá trình vận hành.

So với ống gió vuông, ống gió tròn xoắn có tiết diện tối ưu hơn, giúp luồng không khí lưu thông ổn định, giảm tổn thất áp suất và hạn chế tiếng ồn. Vì vậy, sản phẩm được sử dụng rộng rãi trong các hệ thống điều hòa không khí, thông gió, cấp gió tươi, hút khói và hút bụi tại nhiều loại công trình.

Vai trò trong hệ thống HVAC

Dẫn gió cấp và gió hồi.
Cấp gió tươi, hút khói và hút bụi.
Kết nối AHU, FCU, Chiller, VRV với các khu vực sử dụng.
Đảm bảo lưu thông không khí ổn định, giảm thất thoát năng lượng.

1.1. Cấu tạo

Thân ống

Là bộ phận chính dẫn không khí, được chế tạo với tiết diện hình tròn và các đường gân xoắn nhằm tăng độ cứng, hạn chế biến dạng và đảm bảo độ kín của hệ thống.

Đầu nối

Các đoạn ống được liên kết bằng măng sông, cùm nối hoặc mặt bích tùy theo kích thước và yêu cầu kỹ thuật của từng công trình, giúp quá trình lắp đặt nhanh chóng và thuận tiện.

Phụ kiện

Hệ thống có thể kết hợp với nhiều phụ kiện như cút, côn thu, ngã ba, chữ Y, van gió, khớp nối mềm… để đáp ứng yêu cầu bố trí đường ống và điều chỉnh lưu lượng không khí.

Lớp bảo ôn (nếu có)

Đối với hệ thống điều hòa không khí hoặc cấp gió lạnh, ống gió thường được bọc thêm lớp cách nhiệt nhằm hạn chế thất thoát nhiệt, giảm hiện tượng ngưng tụ hơi nước và nâng cao hiệu quả sử dụng năng lượng.

1.2. Chất liệu chế tạo

Tùy theo điều kiện môi trường và yêu cầu của từng dự án, ống gió tròn xoắn có thể được chế tạo từ nhiều loại vật liệu khác nhau.

1.2.1. Ống gió tròn xoắn tôn mạ kẽm

Đây là vật liệu được sử dụng phổ biến nhất trong các hệ thống HVAC nhờ giá thành hợp lý, độ bền cao và khả năng chống ăn mòn tốt.

Ưu điểm:

Trọng lượng nhẹ.
Chống gỉ hiệu quả.
Dễ gia công và lắp đặt.
Phù hợp với đa số công trình.

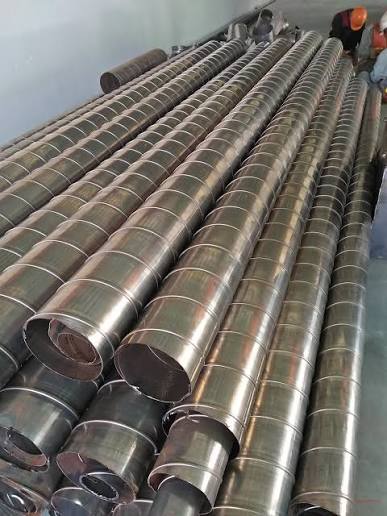

1.2.2. Ống gió tròn xoắn inox

Ống gió inox thường được sử dụng trong môi trường có độ ẩm cao hoặc yêu cầu vệ sinh nghiêm ngặt như bệnh viện, nhà máy thực phẩm và dược phẩm.

Ưu điểm:

Chống ăn mòn tốt.
Chịu nhiệt và hóa chất.
Dễ vệ sinh.
Tuổi thọ cao.

1.2.3. Ống gió tròn xoắn tôn ZAM

Tôn ZAM là vật liệu có khả năng chống ăn mòn vượt trội so với tôn mạ kẽm thông thường, thích hợp cho các công trình đặt ngoài trời hoặc môi trường có độ ẩm cao.

Ưu điểm
Khả năng chống oxy hóa cao.
Độ bền lớn.
Giảm chi phí bảo trì.
Phù hợp với môi trường khắc nghiệt.

1.2.4. Ống gió tròn xoắn nhôm

Nhôm có trọng lượng nhẹ, chống ăn mòn tốt và dễ thi công, thường được sử dụng trong các công trình có yêu cầu giảm tải trọng hệ thống.

Ưu điểm
Khối lượng nhẹ.
Chống ăn mòn.
Dễ vận chuyển và lắp đặt.
Tính thẩm mỹ cao.

Trong thực tế, việc thiết kế và thi công ống gió tròn xoắn thường tham khảo các tiêu chuẩn quốc tế như SMACNA, DW/144, ASHRAE cùng các tiêu chuẩn và quy chuẩn kỹ thuật hiện hành tại Việt Nam, nhằm đảm bảo chất lượng thi công, hiệu quả phân phối không khí và độ bền của hệ thống HVAC.

1.3. Kích thước

Ống gió tròn xoắn có nhiều đường kính từ D100 đến D1000 (hoặc lớn hơn theo yêu cầu), độ dày thường từ 0.48–1.15mm, được lựa chọn theo lưu lượng gió và áp suất làm việc của hệ thống.

Ngoài các kích thước tiêu chuẩn, ống gió còn có thể được gia công theo bản vẽ và yêu cầu thực tế của từng dự án, giúp đồng bộ với hệ thống thiết kế và tối ưu hiệu quả vận hành.

1.4. Phụ kiện

Để hệ thống ống gió vận hành ổn định và đảm bảo độ kín, ống gió tròn xoắn thường được kết hợp với nhiều loại phụ kiện đồng bộ. Việc lựa chọn đúng phụ kiện giúp quá trình thi công thuận lợi, giảm rò rỉ gió và tối ưu hiệu quả vận hành.

Một số phụ kiện phổ biến

Cút 45°, cút 90°.
Côn thu.
Chữ Y, ngã ba, ngã tư.
Măng sông nối.
Cùm nối.
Mặt bích.
Khớp nối mềm.
Van gió tròn.
Giá đỡ và quang treo.
Tiêu âm ống gió.

1.5. So sánh ống gió tròn xoắn & Ống gió vuông

Tiêu chí	Ống gió tròn xoắn	Ống gió vuông
Khả năng lưu thông gió	Tốt, tổn thất áp suất thấp	Thấp hơn do nhiều góc cạnh
Độ kín	Cao, ít mối nối	Thấp hơn, nhiều vị trí ghép nối
Độ cứng	Cao nhờ gân xoắn	Cần gia cường khi kích thước lớn
Độ ồn	Thấp	Cao hơn
Thi công	Nhanh, ít phụ kiện	Phức tạp hơn
Không gian lắp đặt	Phù hợp lắp nổi hoặc trần cao	Phù hợp trần kỹ thuật thấp, không gian hẹp
Chi phí	Tiết kiệm chi phí vận hành	Linh hoạt với công trình có không gian hạn chế

2. Ưu điểm nổi bật

Nhờ thiết kế tiết diện tròn và các đường gân xoắn gia cường, ống gió tròn xoắn giúp tối ưu lưu thông không khí, giảm tổn thất áp suất và nâng cao hiệu quả vận hành hệ thống HVAC.

Tổn thất áp suất thấp: Tiết diện tròn giúp giảm ma sát và nhiễu động dòng khí, tiết kiệm năng lượng cho hệ thống.
Lưu lượng gió lớn: Khả năng dẫn gió hiệu quả, phù hợp với các hệ thống điều hòa, thông gió và cấp gió tươi.
Độ kín cao: Ít mối nối, hạn chế rò rỉ không khí và nâng cao hiệu suất vận hành.
Độ bền cao: Gân xoắn gia cường giúp ống chịu áp tốt, hạn chế biến dạng trong quá trình sử dụng.
Độ ồn thấp: Luồng khí lưu thông ổn định, giảm tiếng ồn, phù hợp với văn phòng, khách sạn và bệnh viện.
Thi công nhanh: Chiều dài ống lớn, ít phụ kiện, giúp rút ngắn thời gian lắp đặt và giảm chi phí nhân công.
Thẩm mỹ cao: Thiết kế tròn hiện đại, phù hợp với các công trình lắp nổi như showroom, nhà hàng và văn phòng.
Tiết kiệm chi phí: Giảm tổn thất áp suất, số lượng phụ kiện và chi phí vận hành trong suốt vòng đời hệ thống HVAC.

3. Ứng dụng

Ống gió tròn xoắn được ứng dụng rộng rãi trong các hệ thống HVAC nhờ khả năng dẫn gió hiệu quả, độ kín cao và dễ thi công.

Hệ thống điều hòa trung tâm: Phân phối gió lạnh từ AHU, FCU, Chiller và VRV đến các khu vực sử dụng.

Hệ thống thông gió: Cấp và hồi không khí, duy trì môi trường làm việc thông thoáng.

Hệ thống cấp gió tươi: Cung cấp không khí sạch từ bên ngoài, nâng cao chất lượng không khí trong nhà.

Hệ thống hút khói, xử lý mùi nhà xưởng

Hệ thống hút bụi công nghiệp: Thu gom bụi, mạt và khí thải trong các nhà máy sản xuất.

Ứng dụng theo từng công trình:

Nhà máy, xưởng sản xuất: Thông gió, hút bụi, cấp gió tươi và làm mát khu vực sản xuất.
Kho lạnh: Dẫn gió lạnh ổn định, hạn chế thất thoát nhiệt và ngưng tụ hơi nước.
Trung tâm logistics, kho vận: Phân phối không khí cho khu vực lưu trữ và vận hành hàng hóa.
Trung tâm thương mại: Cấp gió điều hòa cho không gian rộng với lưu lượng lớn.
Bệnh viện: Đáp ứng yêu cầu về thông gió, kiểm soát chất lượng không khí và môi trường sạch.
Khách sạn, resort: Đảm bảo hệ thống điều hòa vận hành êm, nâng cao sự tiện nghi và tính thẩm mỹ.
Văn phòng: Cấp gió tươi, điều hòa không khí và tạo môi trường làm việc thoải mái.

4. Cách lựa chọn ống gió tròn xoắn

Để hệ thống HVAC vận hành hiệu quả, việc lựa chọn ống gió cần được tính toán dựa trên các thông số kỹ thuật thay vì chỉ dựa vào kích thước hoặc chi phí.

Các yếu tố cần xem xét

Lưu lượng gió: Đảm bảo đáp ứng đúng nhu cầu cấp hoặc hồi gió.
Vận tốc gió: Giúp cân bằng giữa hiệu quả dẫn gió và độ ồn.
Đường kính ống: Phù hợp với lưu lượng và áp suất thiết kế.
Áp suất hệ thống: Quyết định độ dày vật liệu và phương án liên kết.
Vật liệu chế tạo: Tôn mạ kẽm, inox hoặc tôn ZAM tùy môi trường sử dụng.
Lớp bảo ôn: Cần thiết đối với hệ thống cấp gió lạnh để chống thất thoát nhiệt và đọng sương.
Điều kiện lắp đặt: Trần kỹ thuật, trần hở hay ngoài trời sẽ ảnh hưởng đến giải pháp thi công.
Khả năng bảo trì: Thiết kế cần đảm bảo thuận tiện cho việc kiểm tra và vệ sinh định kỳ.

Việc lựa chọn đúng loại ống gió ngay từ giai đoạn thiết kế sẽ giúp giảm tổn thất áp suất, tiết kiệm điện năng, kéo dài tuổi thọ thiết bị và tối ưu chi phí vận hành của toàn bộ hệ thống HVAC.

5. Vì sao nên lựa chọn nhà thầu HVAC NEWTECHCO?

Một hệ thống ống gió đạt hiệu quả không chỉ phụ thuộc vào chất lượng vật tư mà còn ở năng lực khảo sát, thiết kế, thi công và cân chỉnh lưu lượng gió. Chỉ cần lựa chọn sai kích thước, bố trí không hợp lý hoặc lắp đặt không đúng kỹ thuật cũng có thể làm tăng tổn thất áp suất, phát sinh tiếng ồn và giảm hiệu quả vận hành của toàn bộ hệ thống.

Với hơn 20 năm kinh nghiệm trong lĩnh vực thi công hệ thống HVAC, NEWTECHCO là nhà thầu đồng hành cùng nhiều chủ đầu tư, tổng thầu và đơn vị M&E trong việc triển khai các hệ thống điều hòa không khí và thông gió cho nhà máy, văn phòng, khách sạn, trung tâm thương mại, bệnh viện, kho lạnh và nhiều công trình công nghiệp trên toàn quốc.

Quy trình triển khai

Khảo sát công trình: Đánh giá hiện trạng, vị trí lắp đặt và yêu cầu kỹ thuật.
Kiểm tra bản vẽ: Đối chiếu hồ sơ HVAC để lựa chọn kích thước và vật liệu phù hợp.
Tư vấn giải pháp: Đề xuất phương án tối ưu về lưu lượng gió, áp suất, chi phí và tiến độ.
Báo giá theo bản vẽ: Tiếp nhận bản vẽ hoặc kích thước thực tế để lập báo giá chi tiết.
Thi công lắp đặt: Lắp đặt đồng bộ với hệ thống AHU, FCU, VRV, Chiller, quạt thông gió và các thiết bị HVAC khác.
Kiểm tra và nghiệm thu: Kiểm tra độ kín, cân chỉnh lưu lượng gió và nghiệm thu theo hồ sơ thiết kế.

Báo giá chi tiết

Giá ống gió tròn xoắn không cố định mà phụ thuộc vào nhiều yếu tố của từng dự án. Các yếu tố ảnh hưởng đến báo giá

Đường kính và chiều dài ống.
Vật liệu (tôn mạ kẽm, inox, tôn ZAM…).
Độ dày vật liệu.
Có hoặc không có lớp bảo ôn.
Chủng loại và số lượng phụ kiện.
Khối lượng sản xuất.
Địa điểm giao hàng hoặc thi công.
Yêu cầu kỹ thuật của công trình.

NEWTECHCO nhận báo giá theo bản vẽ HVAC, BOQ hoặc kích thước thực tế, giúp chủ đầu tư và nhà thầu dễ dàng dự toán chi phí và lựa chọn giải pháp phù hợp.

NEWTECHCO không chỉ cung cấp dịch vụ thi công mà còn đồng hành cùng khách hàng trong việc lựa chọn giải pháp phù hợp, góp phần xây dựng hệ thống HVAC vận hành ổn định, tiết kiệm năng lượng và đáp ứng yêu cầu kỹ thuật của từng công trình.

Câu hỏi thường gặp

Ống gió tròn xoắn phù hợp với những hệ thống HVAC nào?

Sản phẩm được sử dụng cho hệ thống điều hòa không khí, thông gió, cấp gió tươi, hút khói, hút bụi và tăng áp.

Nên chọn ống gió tròn xoắn hay ống gió vuông?

Ống gió tròn xoắn có tổn thất áp suất thấp, độ kín cao và thi công nhanh; trong khi ống gió vuông phù hợp với không gian trần thấp hoặc yêu cầu bố trí đặc biệt.
