Chiller Trane – NEWTECHCO tổng hợp model & kinh nghiệm lựa chọn hệ thống lạnh chiller

Trong các hệ thống điều hòa không khí trung tâm hiện nay, Chiller Trane là một trong những giải pháp được nhiều chủ đầu tư, nhà máy, tòa nhà thương mại và công trình công nghiệp lựa chọn nhờ khả năng vận hành ổn định, hiệu suất cao và đa dạng dải công suất.

Trane là thương hiệu HVAC lâu đời chuyên cung cấp các thiết bị điều hòa trung tâm, trong đó nổi bật là hệ thống Chiller giải nhiệt gió (Air Cooled Chiller) và Chiller giải nhiệt nước (Water Cooled Chiller) với nhiều dòng sản phẩm đáp ứng từ công trình quy mô vừa đến các dự án công nghiệp lớn.

Là nhà thầu HVAC chuyên thiết kế, cung cấp và triển khai hệ thống cơ điện lạnh, NEWTECHCO chia sẻ bài viết này nhằm giúp chủ đầu tư, kỹ sư M&E và đơn vị tư vấn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, các dòng model Chiller Trane phổ biến cũng như cách lựa chọn thiết bị phù hợp cho từng dự án.

1. Chiller là gì?

Chiller là hệ thống máy làm lạnh nước trung tâm, sử dụng chu trình lạnh để tạo ra nguồn nước lạnh (thường từ 6°C – 12°C), sau đó nước lạnh được bơm đến các thiết bị trao đổi nhiệt như:

• AHU (Air Handling Unit)
• FCU (Fan Coil Unit)
• Dàn trao đổi nhiệt công nghiệp
• Hệ thống làm mát dây chuyền sản xuất

Khác với điều hòa dân dụng sử dụng môi chất lạnh trực tiếp đến dàn lạnh, hệ thống Chiller sử dụng nước lạnh làm môi chất trung gian, giúp kiểm soát nhiệt độ ổn định cho các công trình có diện tích lớn.

1.1. Hiện nay Chiller Trane được chia thành 2 nhóm chính

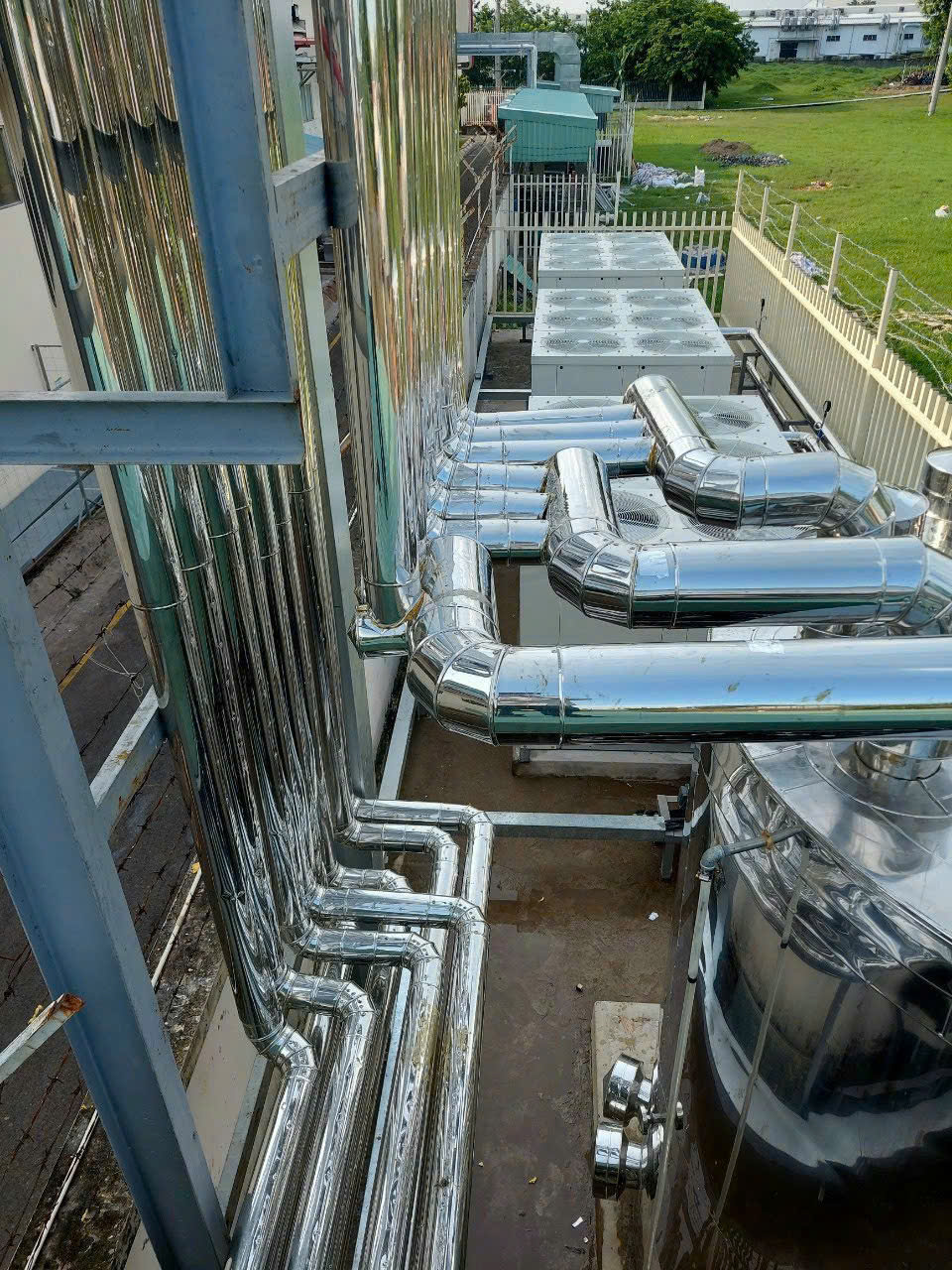

1.1.1. Chiller giải nhiệt gió

Sử dụng quạt và dàn ngưng giải nhiệt bằng không khí bên ngoài.

Đặc điểm:

• Không cần tháp giải nhiệt.
• Lắp đặt đơn giản.
• Phù hợp công trình vừa và nhỏ.
• Chi phí đầu tư ban đầu thấp hơn.

1.1.2. Chiller giải nhiệt nước

Sử dụng nước tuần hoàn qua bình ngưng và tháp giải nhiệt để thải nhiệt ra môi trường.

Đặc điểm:

• Hiệu suất cao hơn.
• Phù hợp công suất lớn.
• Tiết kiệm điện khi vận hành lâu dài.
• Thường dùng cho nhà máy, bệnh viện, trung tâm thương mại.

1.2. Cấu tạo và nguyên lý hoạt động

1.2.1. Cấu tạo cơ bản

Một hệ thống Chiller Trane gồm các bộ phận chính:

• Máy nén (Compressor)

Đây là bộ phận quan trọng nhất, thực hiện quá trình nén môi chất lạnh.

Các loại máy nén phổ biến:

+ Máy nén Scroll

+ Máy nén trục vít Helical Rotary

+ Máy nén ly tâm

• Bình bay hơi (Evaporator)

Nơi môi chất lạnh hấp thụ nhiệt từ nước lạnh.

Quá trình này giúp nước giảm nhiệt độ trước khi cấp đến AHU, FCU.

• Bình ngưng (Condenser)

Có nhiệm vụ thải nhiệt ra môi trường.

Tùy loại Chiller:

+ Giải nhiệt gió: sử dụng dàn coil + quạt.

+ Giải nhiệt nước: sử dụng nước giải nhiệt + tháp cooling tower.

• Bộ điều khiển

Các dòng Chiller Trane được trang bị hệ thống điều khiển thông minh giúp:

+ Theo dõi trạng thái vận hành.

+ Điều chỉnh tải lạnh.

+ Tối ưu điện năng.

+ Kết nối hệ thống BMS.

1.2.2. Nguyên lý hoạt động hệ thống

• Hệ thống giải nhiệt gió:

Bước 1: Nén môi chất lạnh: Máy nén hút môi chất lạnh ở trạng thái áp suất thấp và nén lên áp suất, nhiệt độ cao để bắt đầu chu trình làm lạnh.

Bước 2: Giải nhiệt tại dàn ngưng: Môi chất lạnh đi qua dàn ngưng, tại đây quạt thổi không khí qua bề mặt coil để đưa nhiệt lượng ra môi trường bên ngoài.

Bước 3: Tiết lưu môi chất lạnh: Sau khi ngưng tụ, môi chất lạnh đi qua van tiết lưu để giảm áp suất, hạ nhiệt độ trước khi vào dàn bay hơi.

Bước 4: Làm lạnh nước tại dàn bay hơi: Môi chất lạnh hấp thụ nhiệt từ dòng nước tuần hoàn qua dàn bay hơi, làm giảm nhiệt độ nước và tạo nguồn nước lạnh cho hệ thống.

Bước 5: Cấp nước lạnh đến thiết bị sử dụng: Nước lạnh được bơm đến AHU, FCU hoặc các thiết bị trao đổi nhiệt để làm mát không gian trong công trình.

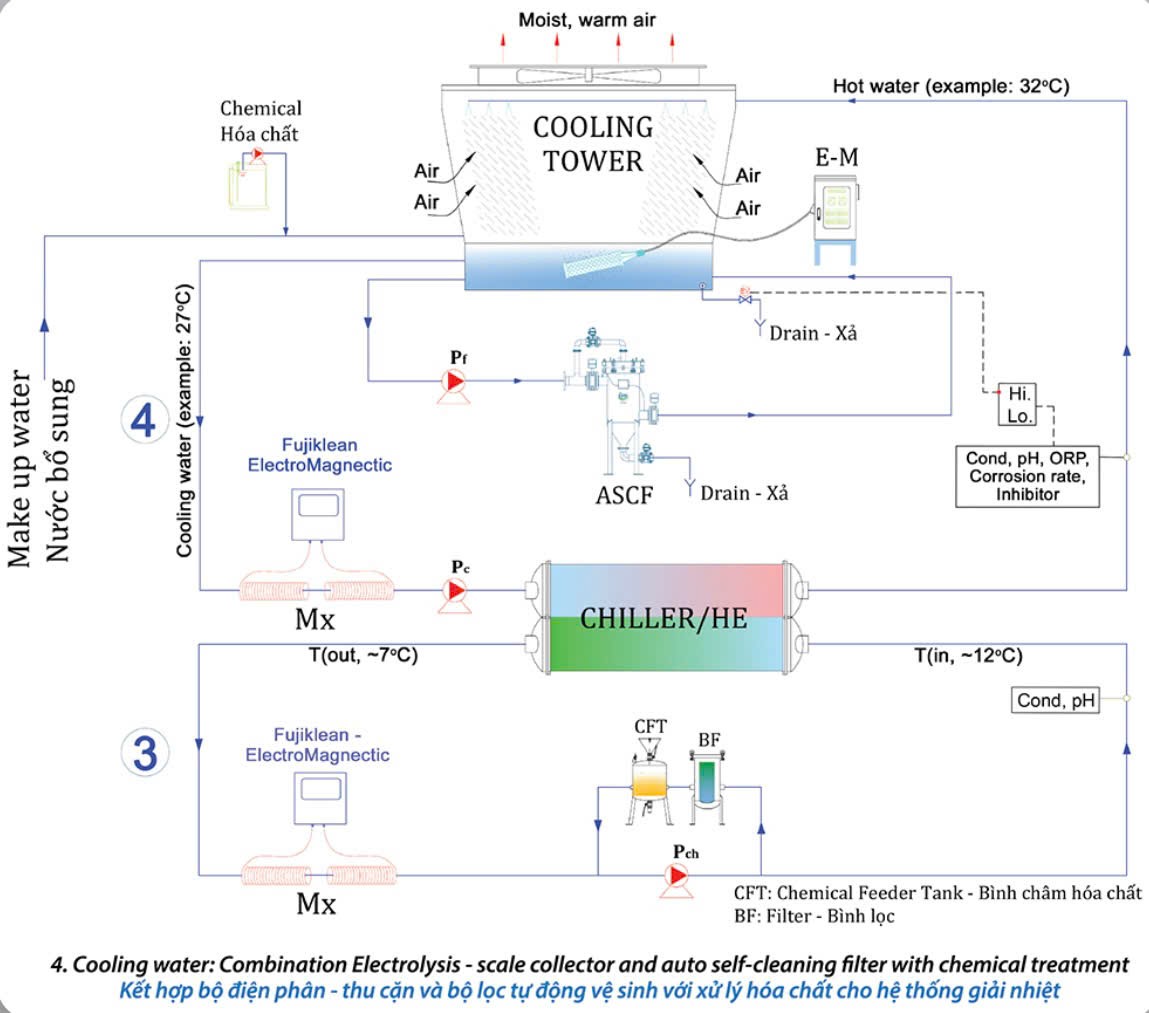

• Hệ thống giải nhiệt nước:

Bước 1: Nén môi chất lạnh: Máy nén hút môi chất lạnh áp suất thấp và nén lên trạng thái áp suất cao, nhiệt độ cao.

Bước 2: Thải nhiệt qua bình ngưng nước: Môi chất lạnh đi qua bình ngưng, truyền nhiệt cho dòng nước giải nhiệt tuần hoàn.

Bước 3: Giải nhiệt qua tháp Cooling Tower: Nước giải nhiệt sau khi nhận nhiệt từ bình ngưng được đưa đến tháp giải nhiệt để thải nhiệt ra môi trường, sau đó quay lại chu trình tuần hoàn.

Bước 4: Giảm áp môi chất lạnh: Môi chất lạnh đi qua van tiết lưu để giảm áp suất, tạo điều kiện hấp thụ nhiệt trong quá trình bay hơi.

Bước 5: Làm lạnh nước tại bình bay hơi: Môi chất lạnh hấp thụ nhiệt từ nước lạnh tuần hoàn, tạo ra nguồn nước lạnh cấp cho hệ thống điều hòa trung tâm.

Bước 6: Cấp nước lạnh đến AHU/FCU: Nước lạnh được bơm đến các thiết bị trao đổi nhiệt như AHU, FCU để làm mát không gian và quay trở lại Chiller để tiếp tục chu trình.

2. Các dòng Chiller Trane

2.1. Máy chiller giải nhiệt gió

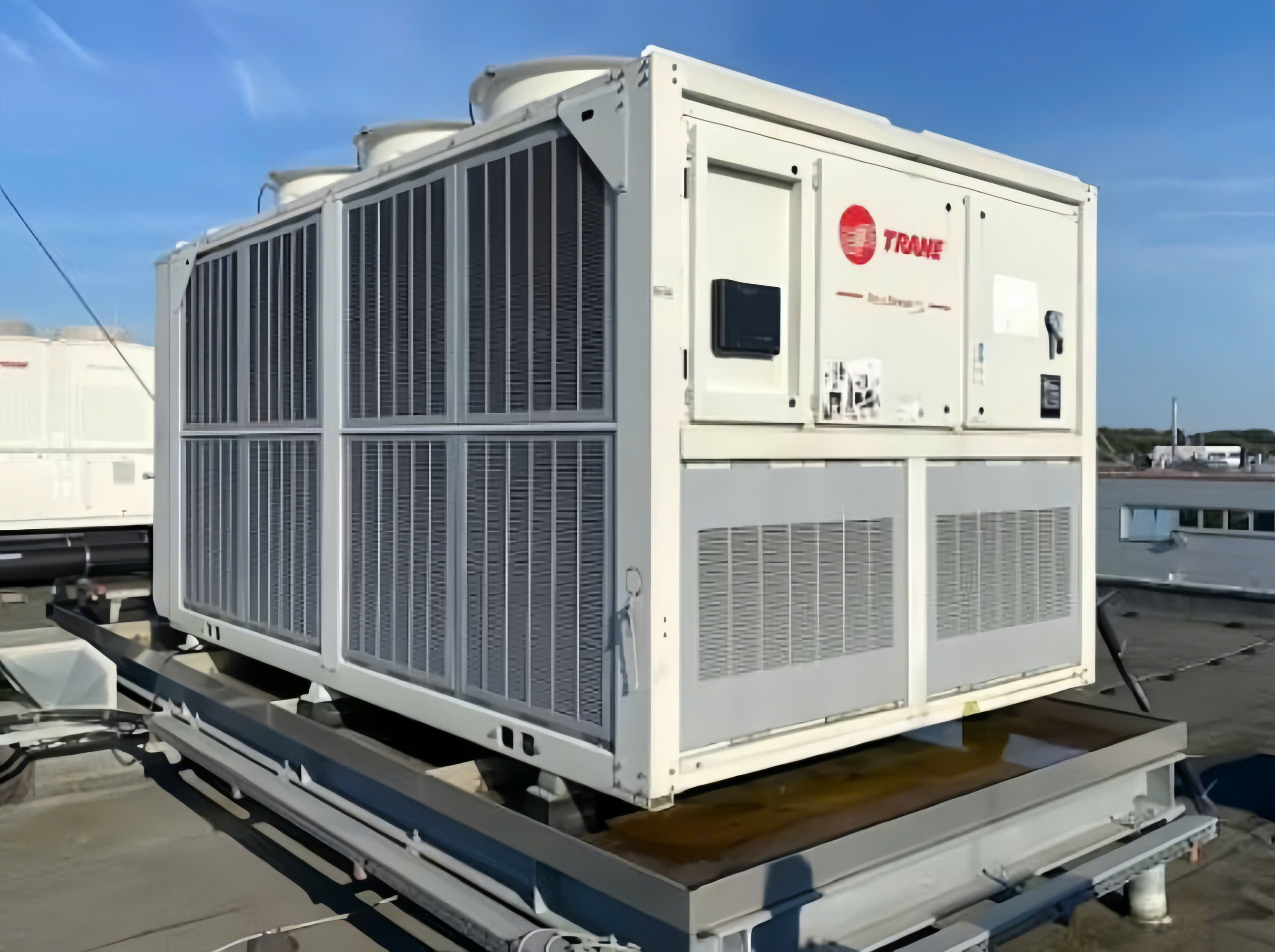

2.1.1. Chiller Trane CGAM

Đặc điểm:

• Thiết kế dạng module nhỏ gọn.
• Không cần tháp giải nhiệt.
• Chi phí đầu tư ban đầu thấp hơn so với chiller nước.
• Dễ lắp đặt, bảo trì.
• Phù hợp công trình công suất nhỏ và vừa.

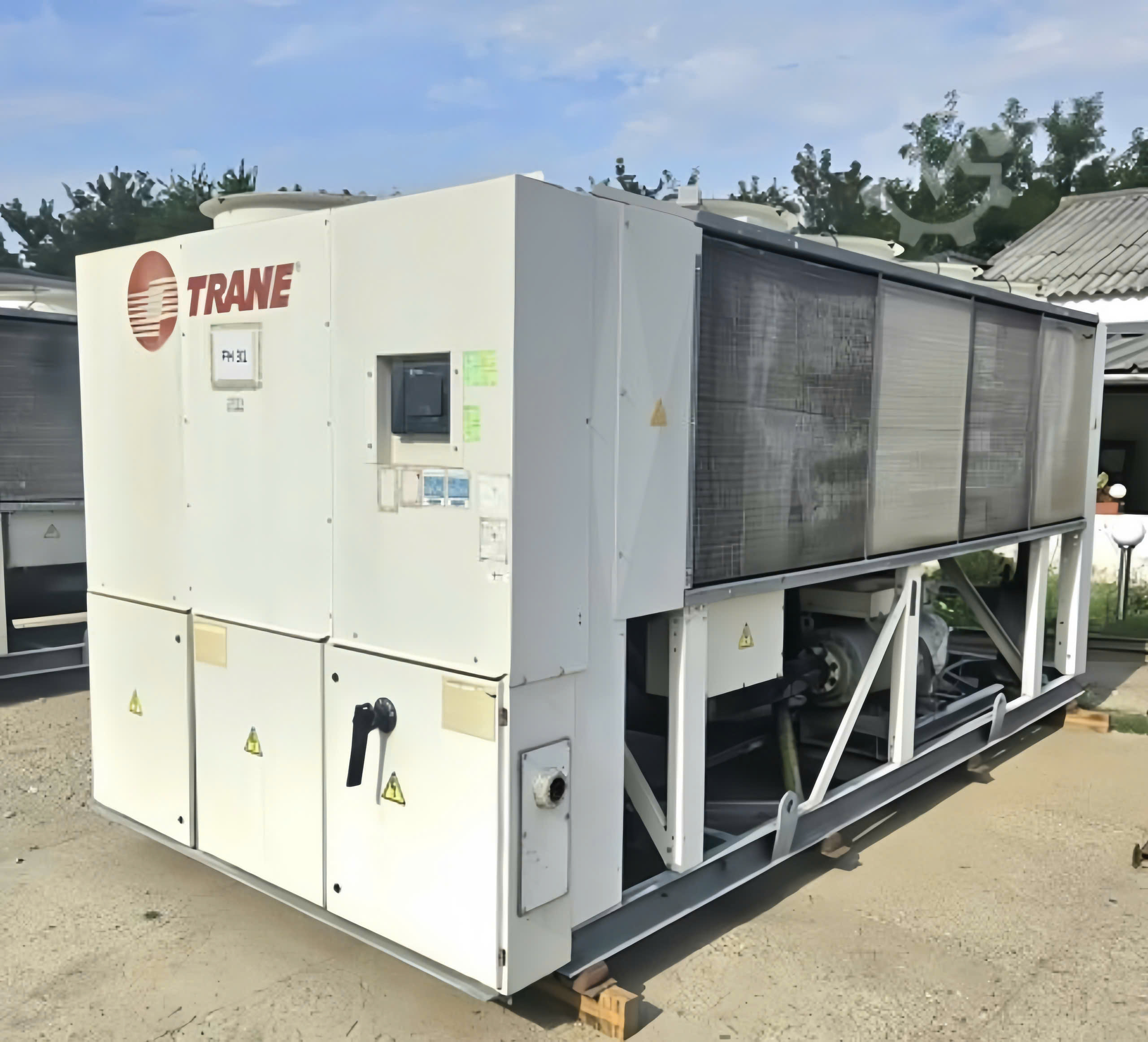

2.1.2. Chiller Trane RTAC – Series R Helical Rotary

Đặc điểm:

• Độ bền cao.
• Hoạt động ổn định trong môi trường công nghiệp.
• Khả năng đáp ứng tải thay đổi tốt.
• Chi phí vận hành thấp.
• Có khả năng tích hợp hệ thống quản lý BMS.

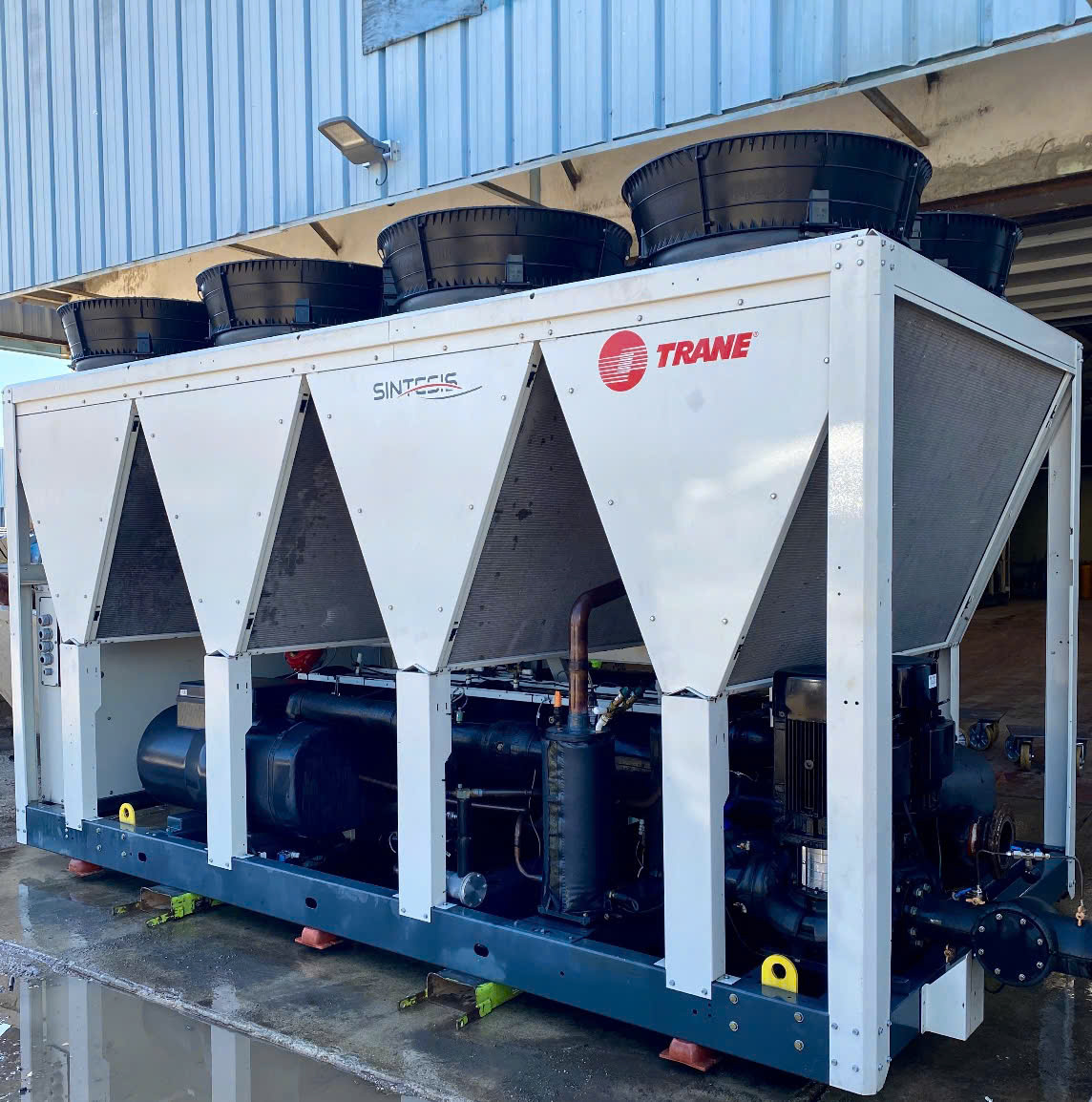

2.1.3. Chiller Trane Sintesis RTAF

Đặc điểm:

• Hiệu suất năng lượng cao.
• Giảm điện năng khi chạy tải thấp.
• Độ ồn thấp hơn các dòng tuyền thống.
• Thiết kế thân thiện môi trường.

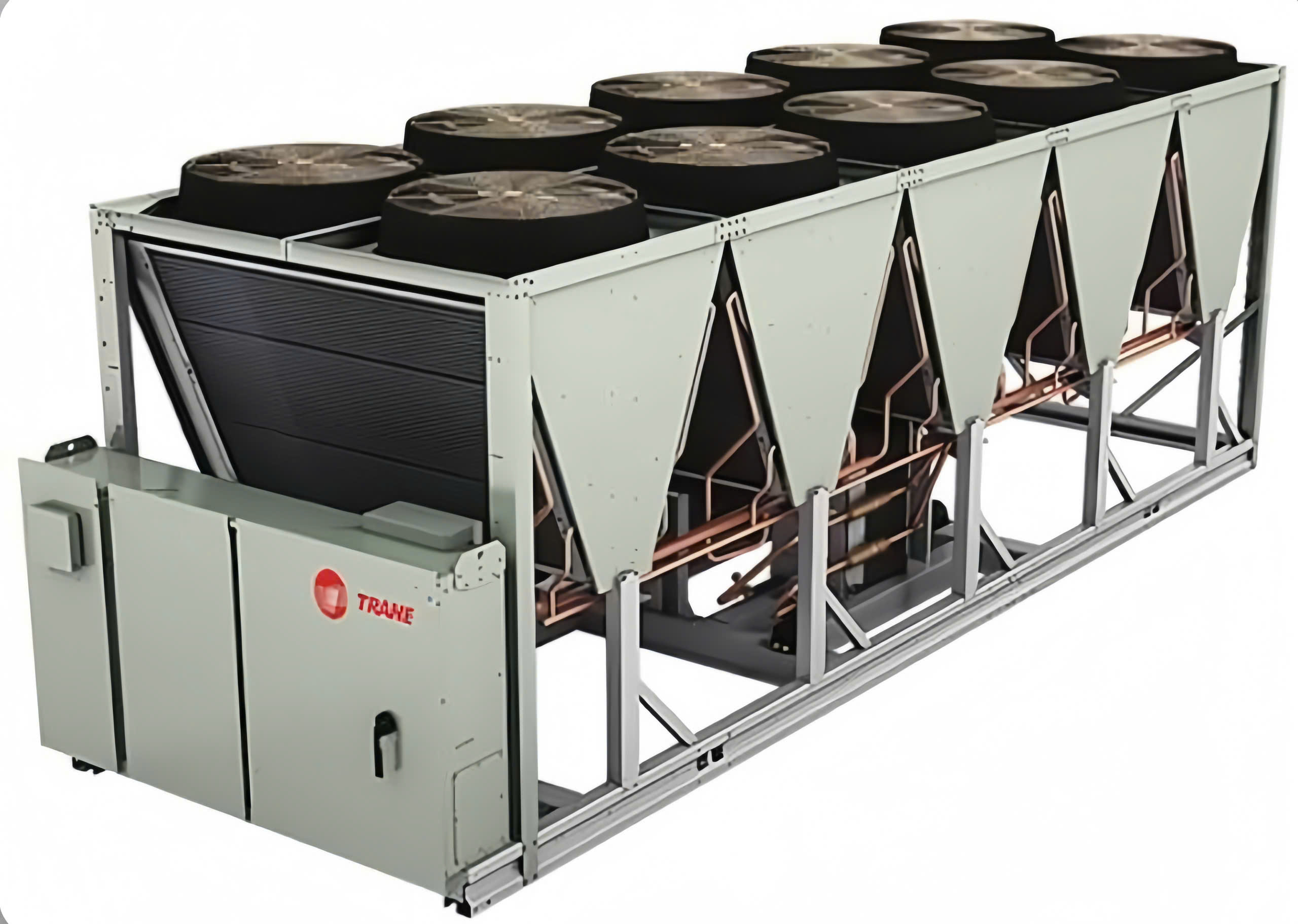

2.1.4. Chiller Trane Ascend ACS

Đặc điểm:

• Điều khiển thông minh.
• Tối ưu chi phí vận hành.
• Phù hợp công trình yêu cầu tiết kiệm điện.
• Hoạt động ổn định trong nhiều điều kiện tải.

Bảng tóm tắt:

2.2. Máy Chiller giải nhiệt nước (Water Cooled Chiller)

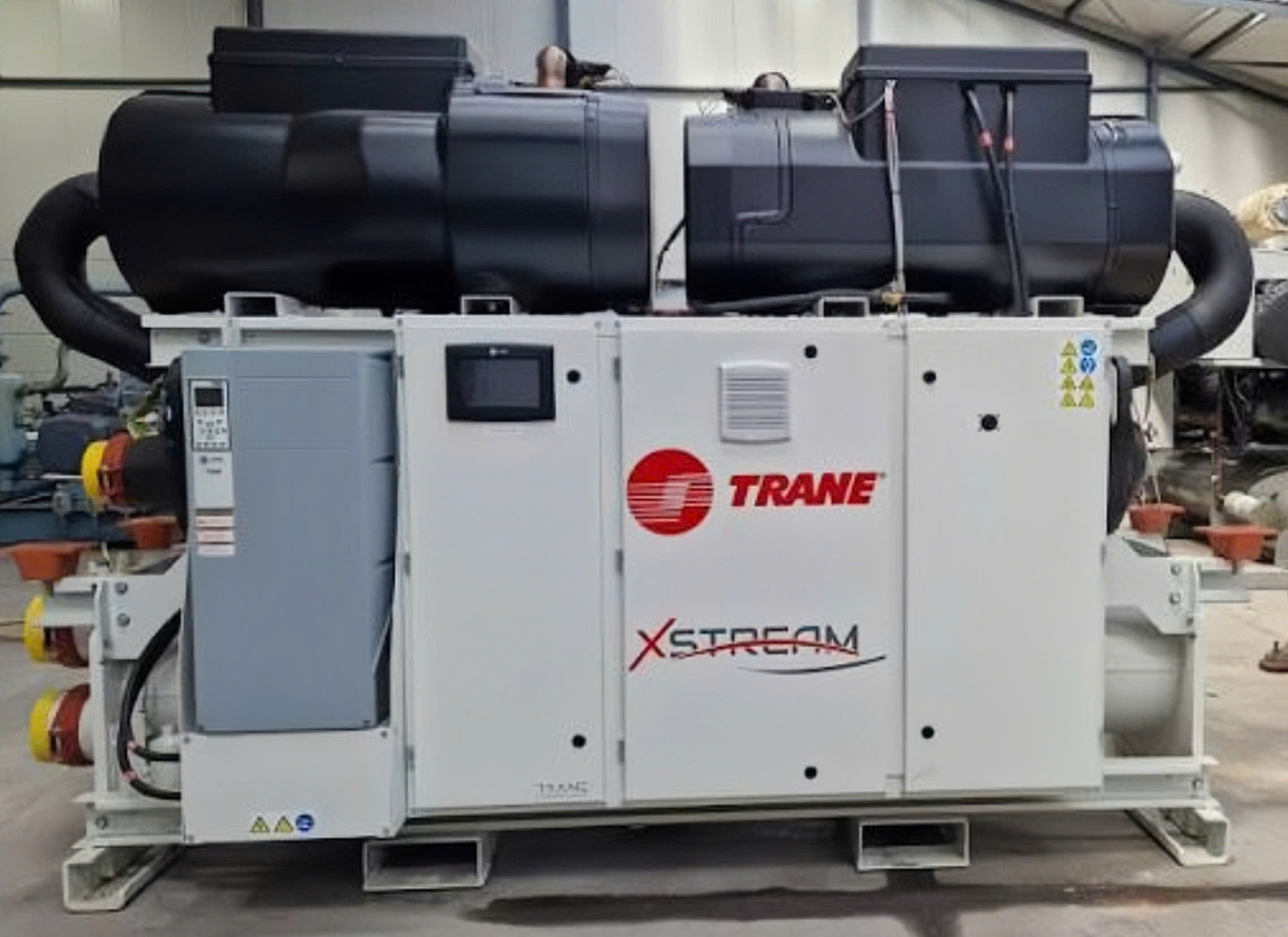

2.2.1. Chiller Trane XStream RTWF

Đặc điểm:

• Hiệu suất cao.
• Có khả năng hoạt động với lưu lượng nước thay đổi.
• Giảm điện năng vận hành.
• Có phiên bản sử dụng môi chất lạnh GWP thấp.
• Phù hợp công trình lớn.

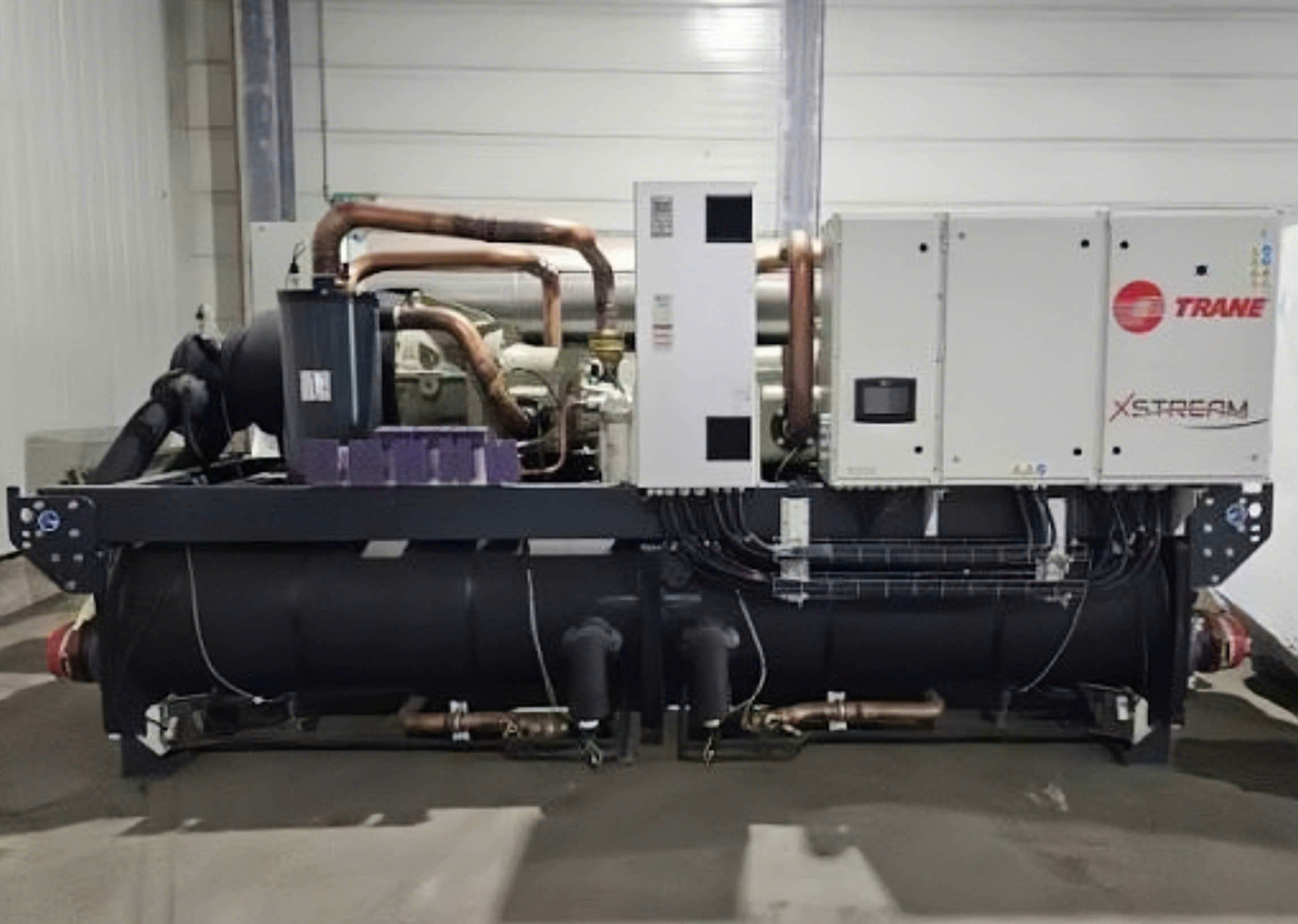

2.2.2. Chiller Trane XStream RTHF

Đặc điểm:

• Dòng công suất lớn.
• Bộ trao đổi nhiệt hiệu suất cao.
• Điều khiển Adaptive Control
• Có khả năng cung cấp nước nóng nhiệt độ cao.
• Hoạt động ổn định 24/7.
• Phù hợp nhà máy và khu phức hợp.

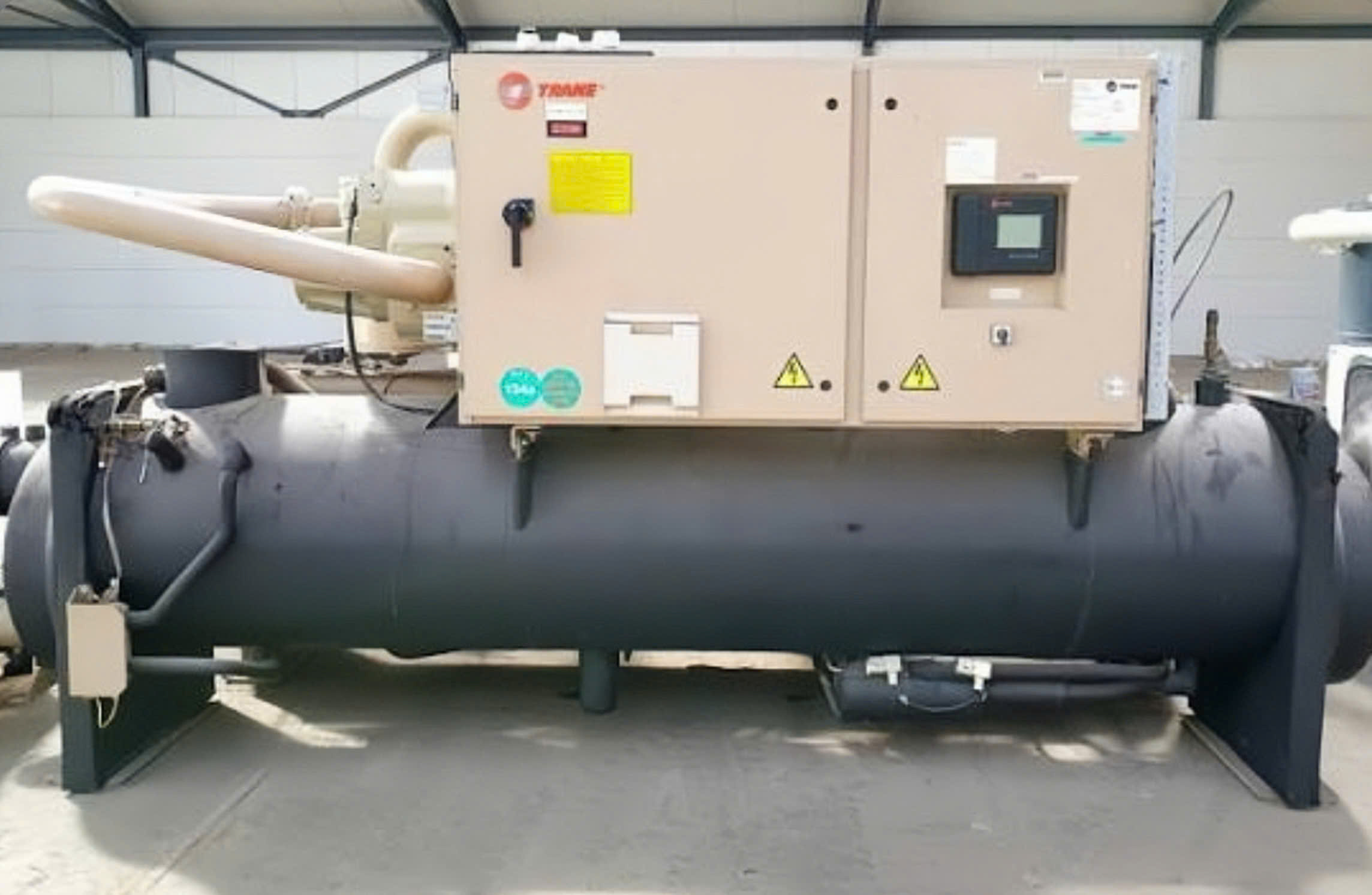

2.2.3. Chiller Trane RTHD Evo

Đặc điểm:

• Độ bền tốt.
• Hiệu suất năng lượng cao.
• Khởi động dòng điện thấp.
• Thiết kế ít chi tiết chuyển động giúp tăng độ bền.

Bảng tóm tắt

2.3. So sánh chiller giải nhiệt gió & Chiller giải nhiệt nước

3. Kinh nghiệm lựa chọn hệ thống Chiller theo quy mô công trình

Việc lựa chọn Chiller Trane cần dựa trên nhiều yếu tố như tải lạnh của công trình, diện tích lắp đặt, thời gian vận hành, yêu cầu tiết kiệm năng lượng và ngân sách đầu tư. Dưới đây là gợi ý lựa chọn theo từng quy mô dự án.

3.1. Công trình quy mô nhỏ

Dòng CGAM là Chiller giải nhiệt gió sử dụng máy nén Scroll, có dải công suất khoảng 20 – 130 RT, phù hợp với các công trình có tải lạnh vừa phải và không có nhiều không gian dành cho hệ thống phụ trợ.

Ưu điểm:

• Thiết kế nhỏ gọn, dễ vận chuyển và lắp đặt.
• Không cần tháp giải nhiệt hay hệ thống nước giải nhiệt, giúp giảm chi phí đầu tư ban đầu.
• Chi phí bảo trì thấp, vận hành đơn giản.
• Hiệu suất ổn định cho các công trình hoạt động theo giờ hành chính.

3.2. Công trình quy mô trung bình

Đối với các công trình có tải lạnh lớn hơn và yêu cầu vận hành liên tục, các dòng RTAC, RTAF và Ascend ACS là lựa chọn phù hợp nhờ công suất lớn hơn, hiệu suất cao và khả năng điều chỉnh tải linh hoạt.

• Trane RTAC

+ Chiller giải nhiệt gió sử dụng máy nén trục vít Helical Rotary.

+ Công suất khoảng 140 – 500 RT.

+ Hoạt động ổn định trong điều kiện tải thay đổi.

+ Độ bền cao, phù hợp với môi trường công nghiệp.

• Trane Sintesis RTAF

+ Dải công suất khoảng 115 – 500 RT.

+ Hiệu suất năng lượng cao, đặc biệt khi vận hành ở tải một phần.

+ Độ ồn thấp, phù hợp với các công trình yêu cầu môi trường yên tĩnh.

+ Có nhiều tùy chọn môi chất lạnh thân thiện với môi trường.

• Trane Ascend ACS

+ Chiller giải nhiệt gió thế hệ mới.

+ Điều khiển thông minh, tối ưu điện năng tiêu thụ.

+ Dễ dàng tích hợp với hệ thống quản lý tòa nhà (BMS).

+ Phù hợp các dự án hướng đến tiêu chuẩn công trình xanh.

3.3. Công trình quy mô lớn

Đối với các dự án có tải lạnh rất lớn hoặc yêu cầu vận hành liên tục 24/7, Chiller giải nhiệt nước sẽ mang lại hiệu quả cao hơn về hiệu suất năng lượng và chi phí vận hành lâu dài.

• Trane XStream RTWF

+ Công suất khoảng 350 – 1.860 kW.

+ Máy nén trục vít hiệu suất cao.

+ Hỗ trợ nhiều loại môi chất lạnh như R134a, R513A và R1234ze.

+ Thích hợp cho các công trình yêu cầu tiết kiệm điện và giảm phát thải.

• Trane XStream RTHF

+ Công suất lên đến 3.670 kW.

+ Thiết kế dành cho hệ thống tải lạnh lớn và vận hành liên tục.

+ Hiệu suất cao ở cả tải toàn phần và tải một phần.

+ Phù hợp với các dự án quy mô lớn cần độ ổn định cao.

• Trane CenTraVac

+ Chiller ly tâm giải nhiệt nước cao cấp của Trane.

+ Công suất rất lớn, đáp ứng các hệ thống điều hòa trung tâm cho siêu dự án.

+ Hiệu suất năng lượng thuộc nhóm hàng đầu, giúp giảm đáng kể chi phí điện trong quá trình vận hành.

+ Độ tin cậy cao, tuổi thọ dài và phù hợp với các công trình hoạt động liên tục nhiều năm.

4. Một số lưu ý khi lựa chọn máy lạnh trung tâm Chiller

Để hệ thống hoạt động hiệu quả và tối ưu chi phí đầu tư, chủ đầu tư nên cân nhắc các yếu tố sau:

• Xác định chính xác tải lạnh của công trình để tránh lựa chọn thiết bị quá lớn hoặc quá nhỏ.
• Đánh giá không gian lắp đặt nhằm quyết định sử dụng Chiller giải nhiệt gió hay giải nhiệt nước.
• Xem xét thời gian vận hành: nếu hệ thống hoạt động liên tục 24/7, Chiller giải nhiệt nước thường mang lại hiệu quả kinh tế cao hơn.
• Lựa chọn môi chất lạnh đáp ứng các yêu cầu về hiệu suất và tiêu chuẩn môi trường.
• Ưu tiên các dòng có khả năng kết nối BMS, giúp quản lý và giám sát hệ thống thuận tiện hơn.
• Làm việc với nhà thầu HVAC có kinh nghiệm để tính toán tải lạnh, lựa chọn model phù hợp, thiết kế đường ống nước lạnh và triển khai lắp đặt đồng bộ, đảm bảo hệ thống vận hành ổn định trong suốt vòng đời dự án.

5. Nhà thầu HVAC NEWTECHCO – Tư vấn và triển khai điều hòa công nghiệp Chiller toàn quốc

Việc lựa chọn Chiller Trane không chỉ dừng ở việc chọn đúng model mà còn đòi hỏi quá trình khảo sát, tính toán tải lạnh, thiết kế hệ thống và thi công đúng kỹ thuật. Một hệ thống Chiller được thiết kế phù hợp sẽ giúp tối ưu hiệu suất làm lạnh, tiết kiệm chi phí vận hành và đảm bảo tuổi thọ thiết bị trong suốt quá trình sử dụng.

Là nhà thầu HVAC với hơn 20 năm kinh nghiệm, NEWTECHCO cung cấp giải pháp tổng thể cho các dự án điều hòa trung tâm trong lĩnh vực thương mại và công nghiệp. Đội ngũ kỹ sư của NEWTECHCO đồng hành cùng chủ đầu tư từ giai đoạn tư vấn đến vận hành, giúp lựa chọn cấu hình Chiller Trane phù hợp với nhu cầu thực tế của từng công trình.

Dịch vụ của NEWTECHCO

• Khảo sát hiện trạng công trình: Đánh giá quy mô, điều kiện lắp đặt và nhu cầu sử dụng để xác định giải pháp phù hợp.
• Tính toán tải lạnh: Phân tích tải lạnh theo tiêu chuẩn thiết kế nhằm lựa chọn công suất Chiller tối ưu, tránh lãng phí hoặc thiếu công suất.
• Tư vấn lựa chọn Chiller Trane: Đề xuất dòng Chiller giải nhiệt gió hoặc giải nhiệt nước cùng model phù hợp với đặc điểm công trình và ngân sách đầu tư.
• Thiết kế hệ thống HVAC: Thiết kế đồng bộ hệ thống nước lạnh, đường ống, bơm, tháp giải nhiệt (đối với Chiller nước), AHU, FCU và hệ thống điều khiển.
• Cung cấp và thi công lắp đặt: Triển khai lắp đặt theo đúng tiêu chuẩn kỹ thuật, đảm bảo chất lượng, tiến độ và an toàn trong quá trình thi công.
• Chạy thử và nghiệm thu: Kiểm tra toàn bộ hệ thống, cân chỉnh các thông số vận hành và bàn giao sau khi đáp ứng yêu cầu thiết kế.
• Bảo trì và bảo dưỡng định kỳ: Thực hiện kiểm tra, vệ sinh, bảo dưỡng hệ thống Chiller nhằm duy trì hiệu suất hoạt động, giảm sự cố và kéo dài tuổi thọ thiết bị.

Đối với các dự án sử dụng Chiller Trane, việc hợp tác với một nhà thầu HVAC có kinh nghiệm như NEWTECHCO sẽ giúp chủ đầu tư lựa chọn đúng model, thiết kế hệ thống tối ưu và đảm bảo công trình vận hành ổn định, tiết kiệm năng lượng cũng như đạt hiệu quả khai thác lâu dài.

Câu hỏi thường gặp

1. Làm thế nào để lựa chọn công suất Chiller Trane phù hợp cho dự án?

Việc lựa chọn công suất cần dựa trên tính toán tải lạnh thực tế, diện tích công trình, mục đích sử dụng, thời gian vận hành và khả năng mở rộng trong tương lai. Không nên chỉ lựa chọn theo diện tích xây dựng.

2. Khi nào nên sử dụng Chiller Trane giải nhiệt gió và khi nào nên sử dụng giải nhiệt nước?

Chiller giải nhiệt gió phù hợp với công trình quy mô nhỏ và vừa, không có không gian lắp đặt tháp giải nhiệt. Chiller giải nhiệt nước thích hợp cho các dự án có tải lạnh lớn, vận hành liên tục và yêu cầu tối ưu chi phí điện năng.

3. Chiller Trane có thể tích hợp với những hệ thống HVAC nào?

Chiller Trane có thể kết nối với AHU, FCU, PAU, hệ thống ống gió, bơm nước lạnh, tháp giải nhiệt và hệ thống quản lý tòa nhà (BMS) để tạo thành giải pháp điều hòa trung tâm đồng bộ.

4. Những yếu tố nào ảnh hưởng đến hiệu suất vận hành của Chiller Trane?

Hiệu suất phụ thuộc vào thiết kế tải lạnh, chất lượng thi công, hệ thống đường ống, lưu lượng nước, điều kiện giải nhiệt, chế độ bảo trì và cách vận hành hệ thống.

5. Công trình nào phù hợp sử dụng Chiller Trane?

Chiller Trane được ứng dụng cho nhà máy sản xuất, trung tâm thương mại, khách sạn, bệnh viện, sân bay, trung tâm dữ liệu, tòa nhà văn phòng, khu công nghiệp và các công trình có nhu cầu điều hòa trung tâm.

6. Có thể mở rộng công suất hệ thống Chiller Trane trong tương lai không?

Có. Tùy theo phương án thiết kế, hệ thống có thể được cấu hình theo dạng nhiều Chiller hoạt động song song để dễ dàng mở rộng công suất khi nhu cầu sử dụng tăng lên.

7. Hệ thống Chiller Trane cần bảo trì định kỳ như thế nào?

Doanh nghiệp nên kiểm tra định kỳ các hạng mục như máy nén, bình ngưng, bình bay hơi, bơm nước, tháp giải nhiệt, hệ thống điều khiển và chất lượng nước để đảm bảo thiết bị vận hành ổn định và kéo dài tuổi thọ.

8. Những tiêu chí nào cần xem xét khi lựa chọn nhà thầu HVAC triển khai Chiller Trane?

Nên ưu tiên nhà thầu có kinh nghiệm thiết kế hệ thống Chiller, đội ngũ kỹ sư HVAC chuyên môn cao, khả năng thi công đồng bộ, quy trình nghiệm thu rõ ràng và dịch vụ bảo trì sau lắp đặt.

9. Chi phí đầu tư hệ thống Chiller Trane bao gồm những hạng mục nào?

Ngoài thiết bị Chiller, tổng chi phí còn bao gồm hệ thống bơm nước, đường ống nước lạnh, đường ống giải nhiệt, tháp giải nhiệt (đối với Chiller nước), AHU/FCU, hệ thống điện điều khiển, lắp đặt và chạy thử.

10. Vì sao cần tính toán tải lạnh trước khi lựa chọn Chiller Trane?

Tính toán tải lạnh giúp lựa chọn đúng model và công suất thiết bị, tránh tình trạng dư hoặc thiếu công suất, từ đó tối ưu chi phí đầu tư, giảm điện năng tiêu thụ và nâng cao độ ổn định của toàn bộ hệ thống HVAC.
